Water Pump: Service and Repair
Installation

2TR-FE COOLING: WATER PUMP: INSTALLATION

1. INSTALL WATER PUMP ASSEMBLY

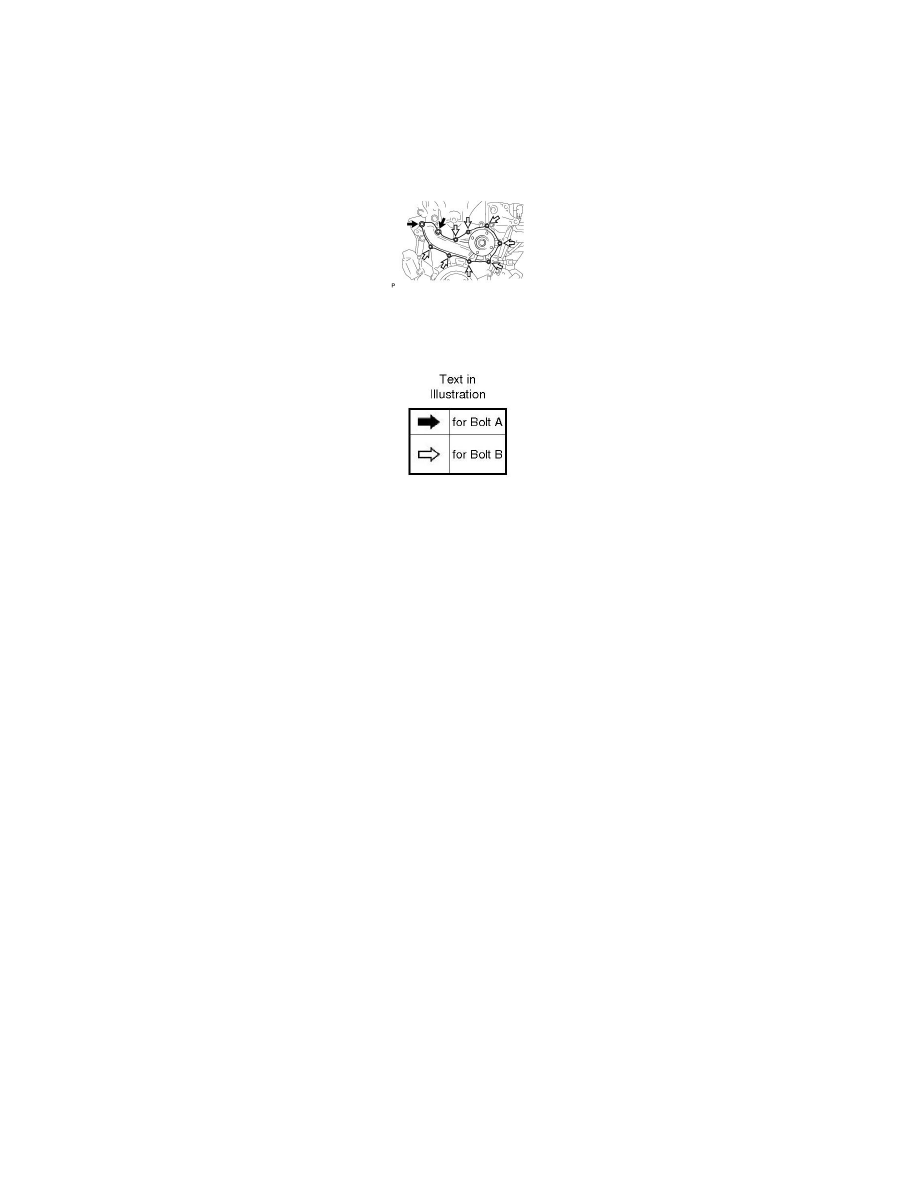

(a) Install a new gasket and the water pump with the 10 bolts.

for bolt A - Torque : 26 Nm (265 kgf-cm, 19 ft-lbf)

for bolt B - Torque : 8.9 Nm (91 kgf-cm, 79 in-lbf)

2. INSTALL V-RIBBED BELT TENSIONER ASSEMBLY   See: Engine/Engine Lubrication/Oil Pump/Service and Repair/Removal and

Replacement/Installation

3. INSTALL NO. 1 IDLER PULLEY SUB-ASSEMBLY   See: Engine/Engine Lubrication/Oil Pump/Service and Repair/Removal and

Replacement/Installation

4. INSTALL GENERATOR ASSEMBLY   See: Starting and Charging/Charging System/Alternator/Service and Repair/Removal and

Replacement/Installation

5. INSTALL AIR CLEANER AND HOSE   See: Powertrain Management/Fuel Delivery and Air Induction/Throttle Body/Service and

Repair/Installation

6. INSTALL FAN SHROUD   See: Radiator/Service and Repair/Installation

7. INSTALL RADIATOR RESERVOIR   See: Radiator/Service and Repair/Installation

8. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:
When disconnecting the cable, some systems need to be initialized after the cable is reconnected    See: Testing and
Inspection/Programming and Relearning.

9. ADD ENGINE COOLANT   See: Coolant/Service and Repair

10. INSPECT FOR COOLANT LEAK   See: Testing and Inspection

11. INSTALL NO. 1 ENGINE UNDER COVER SUB-ASSEMBLY   See: Engine/Service and Repair/Removal and Replacement/Engine

Assembly/Installation

12. INSTALL FRONT BUMPER COVER LOWER   See: Engine/Service and Repair/Removal and Replacement/Engine Assembly/Installation

13. INSTALL UPPER RADIATOR SUPPORT SEAL   See: Engine/Service and Repair/Removal and Replacement/Engine Assembly/Installation
