Water Pump: Specifications

WATER PUMP ASSEMBLY (Doc ID : RM000000YM700RX)

Install a new gasket and the water pump with the 8 bolts.

Torque.......................................................................................................................................................................................8.9 Nm (91 kgf-cm, 79 in-lbf)

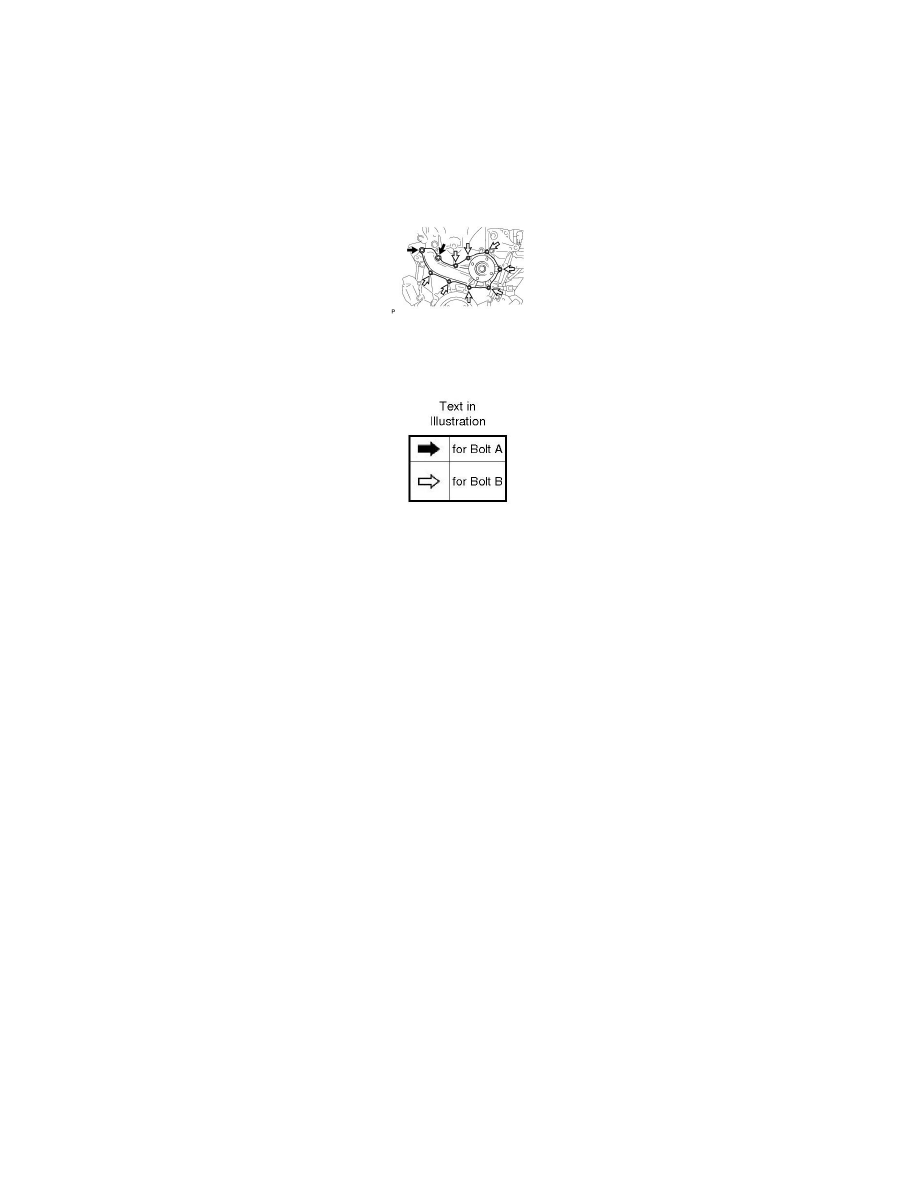

WATER PUMP ASSEMBLY (Doc ID : RM0000049RZ001X)

Install a new gasket and the water pump with the 10 bolts.

for bolt A - Torque....................................................................................................................................................................26 Nm (265 kgf-cm, 19 ft-lbf)

for bolt B - Torque.....................................................................................................................................................................8.9 Nm (91 kgf-cm, 79 in-lbf)
