Water Pump: Testing and Inspection

2TR-FE COOLING: WATER PUMP: ON-VEHICLE INSPECTION

1. INSPECT FOR COOLANT LEAK

HINT
Perform this inspection when the engine is cold.

(a) Visually inspect the engine compartment for the following conditions:

(1) There is a large amount of coolant in the engine compartment or on the underside of the hood near the fan and generator V belt.

(2) Liquid coolant is dripping from around the water pump.

(3) The coolant level in the reservoir is below the L line and there are traces of leakage around the water pump.

If any of the above conditions exist, replace the water pump assembly.

(b) Inspect the area around the water pump.

HINT

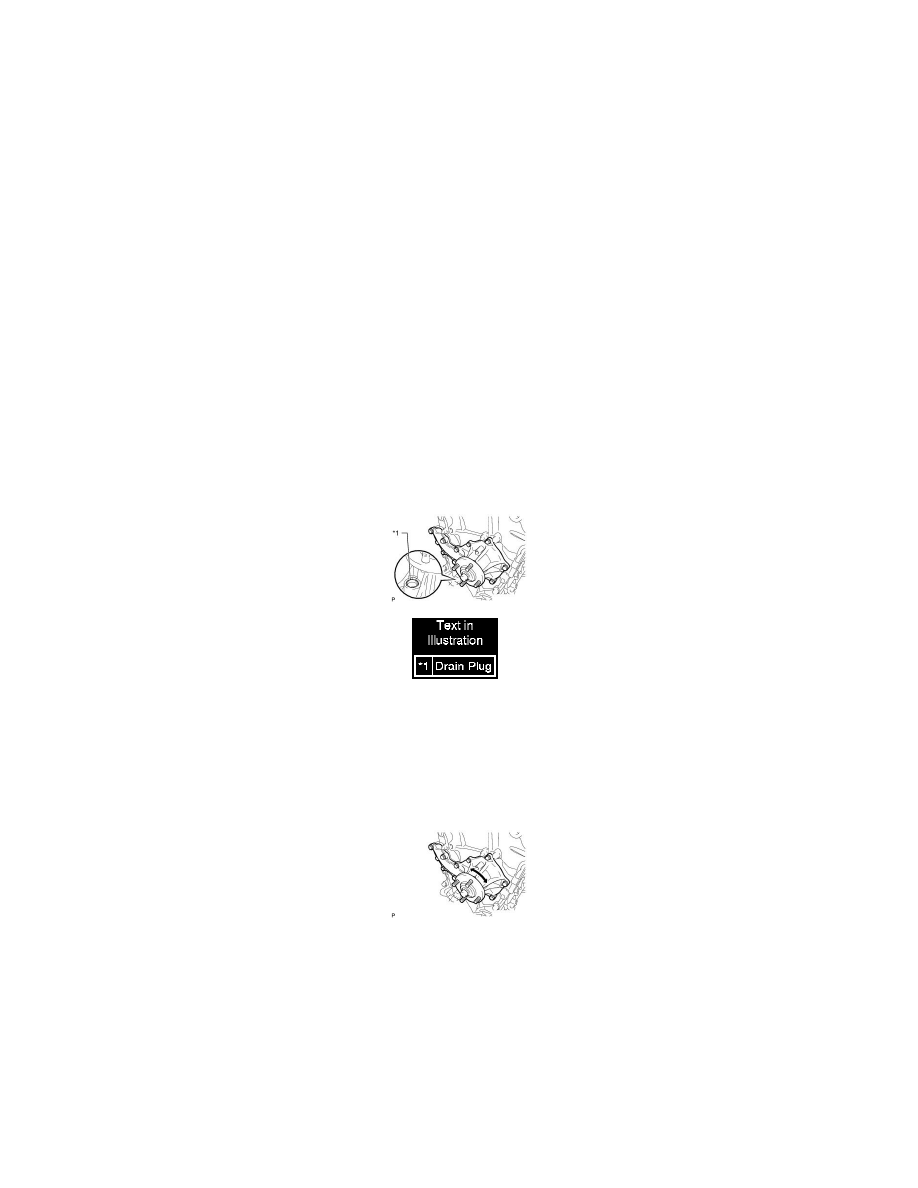

Check for deposits around the drain plug of the water pump.

(1) Remove the fan shroud    See: Radiator/Service and Repair/Removal.

(2) Press a piece of paper towel against the drain plug or deposits on the lip of the drain plug and check that the paper towel is not wet.

(3) If the paper towel is wet, replace the water pump assembly.

If the paper towel is not wet, thoroughly clean the area around the water pump.

2. INSPECT WATER PUMP ASSEMBLY

(a) Turn the pulley and check that the water pump bearing moves smoothly and quietly.

(b) If necessary, replace the water pump assembly.

(c) Install the fan shroud    See: Radiator/Service and Repair/Installation.

3. INSPECT FLUID COUPLING ASSEMBLY

(a) Remove the fan shroud    See: Radiator/Service and Repair/Removal.

(b) Remove the 4 nuts and fan.
