Alignment: Specifications (page 3 of 9)

B
Ground clearance of the center of the front adjusting cam bolt

C
Ground clearance of the center of the rear wheel

D
Ground clearance of the center of the rear lower control arm front side

(b) If the vehicle height is not as specified, adjust the height by pressing down on the vehicle several times to stabilize the suspension.

3. INSPECT CAMBER, CASTER AND STEERING AXIS INCLINATION

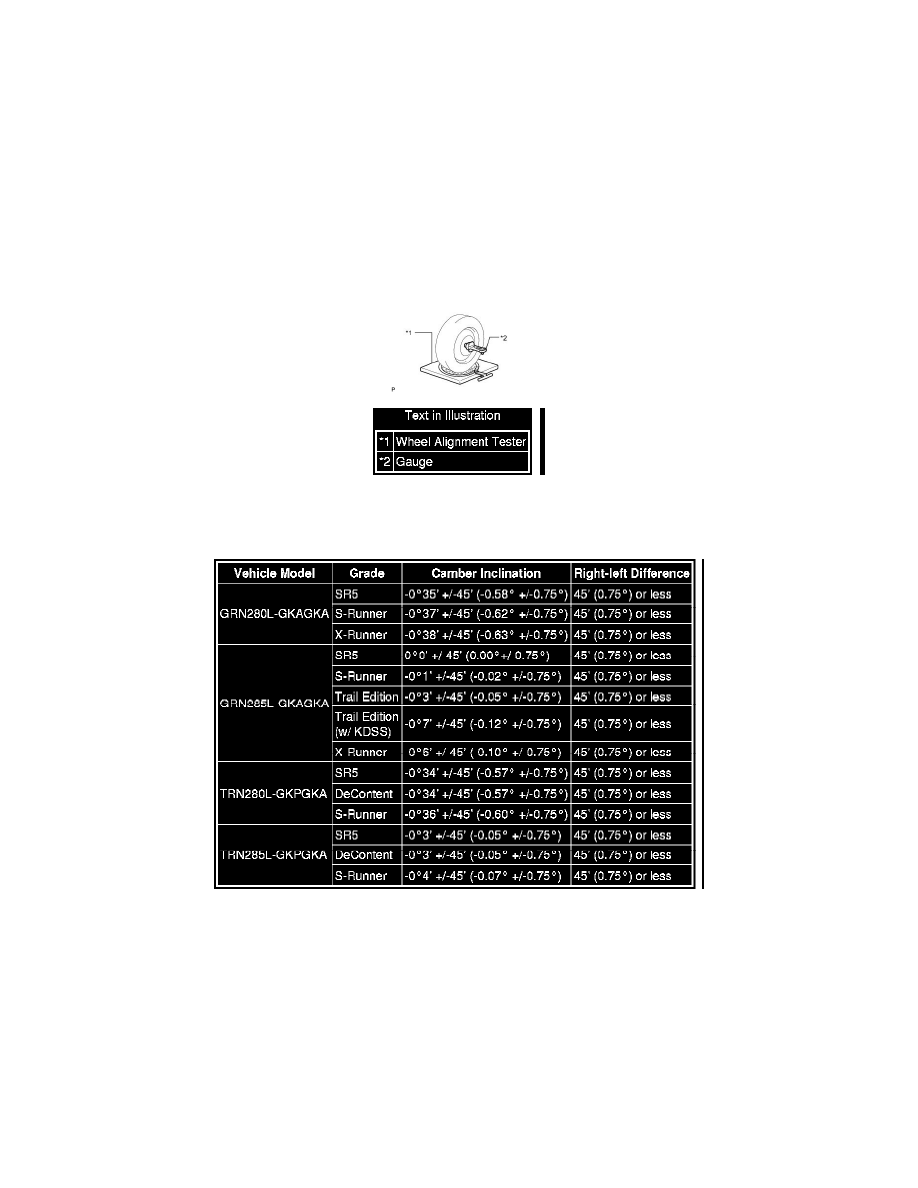

(a) Install a camber-caster-kingpin gauge or place the front wheels on the center of a wheel alignment tester.

(b) Inspect the camber, caster and steering axis inclination.

Standard Camber Inclination (Unloaded Vehicle):

Standard Caster Inclination (Unloaded Vehicle):
