Alignment: Specifications (page 4 of 9)

Make

Toyota

Model

4 Runner 2WD

Engine

L4-2.7L (2TR-FE)

Year

2010

Section

Alignment

MaintenanceSpecifications · page 4 of 9

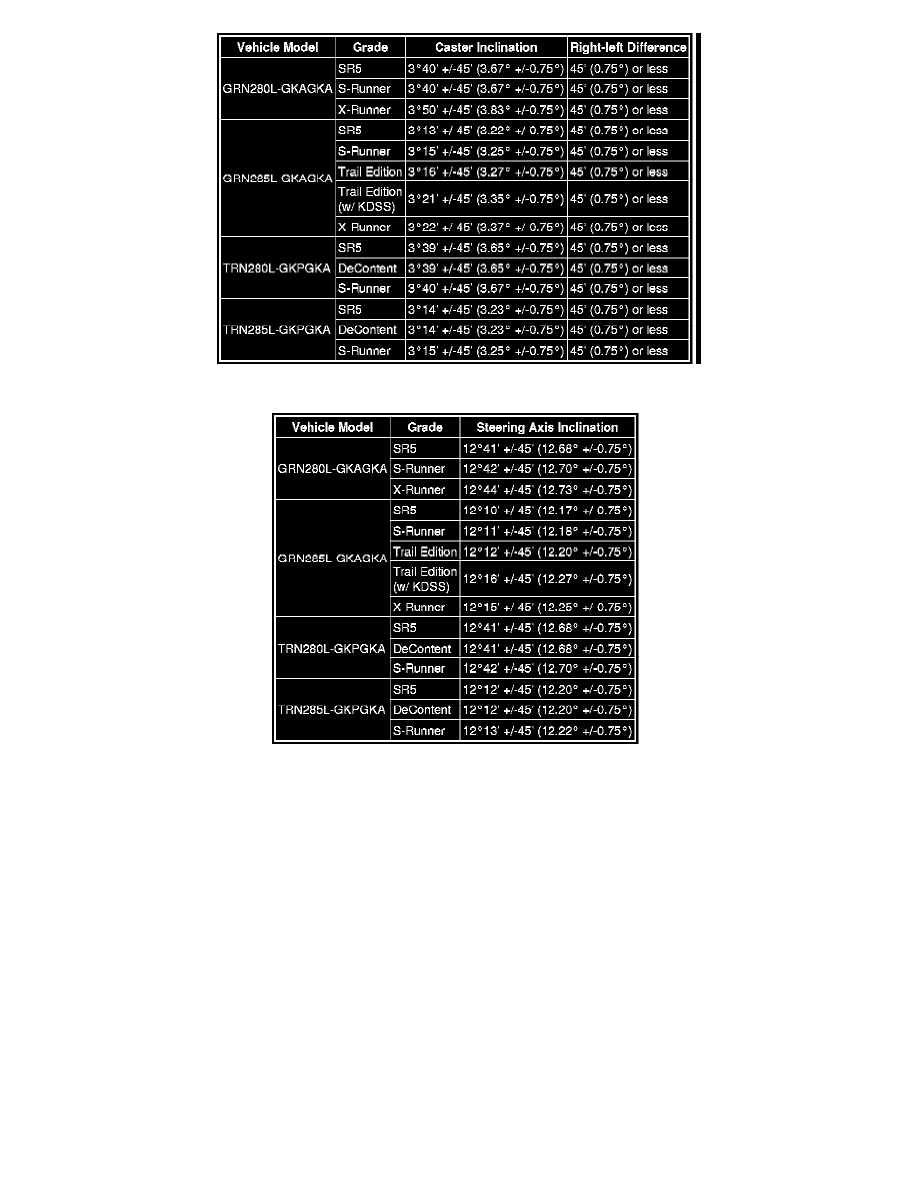

Standard Steering Axis Inclination (Unloaded Vehicle):

4. ADJUST CAMBER AND CASTER

HINT
After the camber has been adjusted, inspect the toe-in.

(a) Loosen the front adjusting cam bolt and rear adjusting cam nut.

(b) Turn the front adjusting cam and rear adjusting cam in both directions, and adjust the camber and caster to the center value.

HINT
*

The camber and caster should be as close as possible to the center value.

*

Adjust the camber and caster within +/-30'.
