Alignment: Specifications



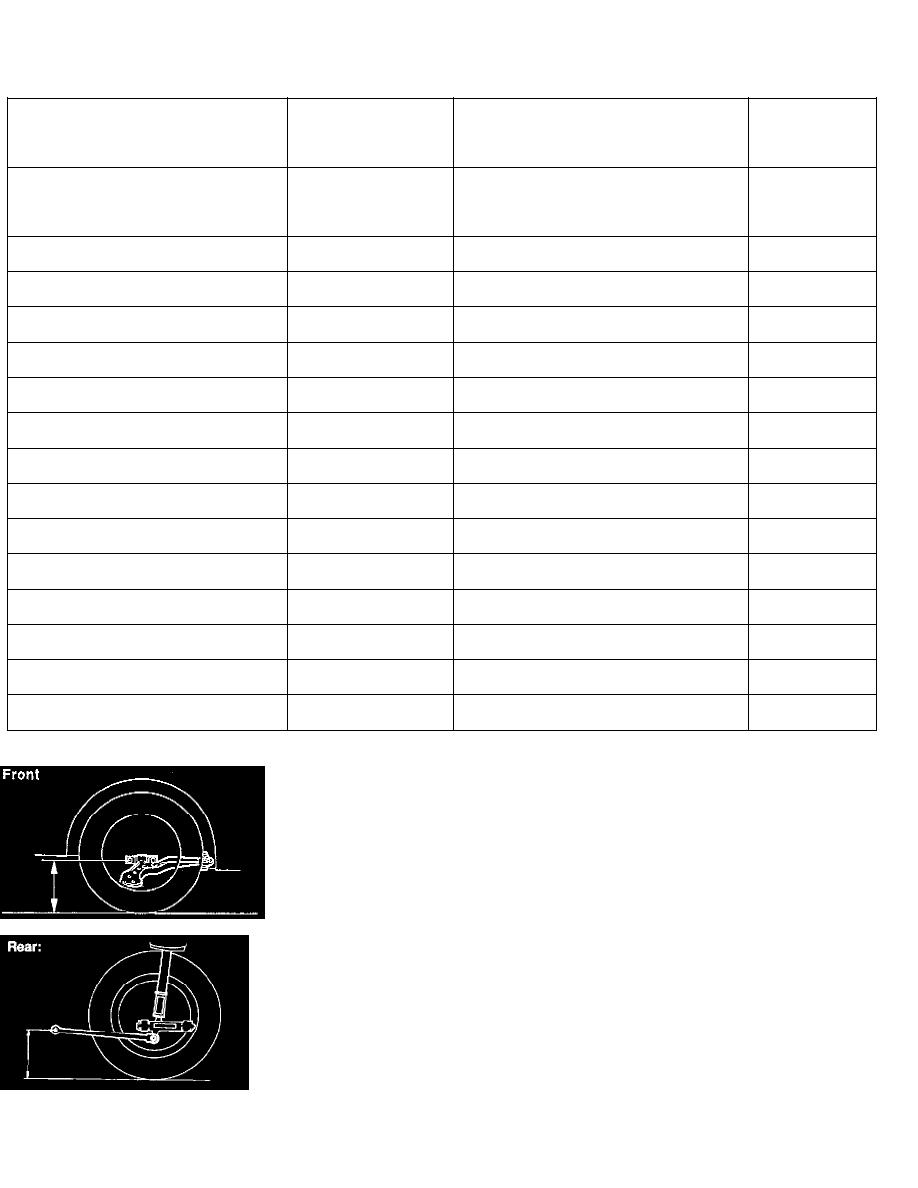

Vehicle Height - Front

8.43 in

Measure from the ground to the center of the front side



lower suspension arm mounting bolt.













Vehicle Height - Rear

10.47 in

Measure from the ground to the center of the front side



strut rod mounting bolt.













Front Wheel Alignment

Camber

-0.62 +/- 0.75 deg











Left - Right Error

0.75 deg or less

















Caster

2.18 +/- 0.75 deg

















Left - Right Error

0.75 deg or less

















Steering Axis Inclination

13.07 +/- 0.75 deg

















Left - Right Error

0.75 deg or less

















Total Toe - In

0.0 +/- 0.08 in

















Rack End Length Difference

0.059 in or less

















Maximum Wheel Angle

Inside Wheel

35.78 +/- 2.0 deg

















Outside Wheel

31.42 deg

















Rear Wheel Alignment

Camber

0.77 +/- 0.75 deg











Left - Right Error

0.75 deg or less



















Total Toe - In

0.16 +/- 0.08 in



















No. 2 lower suspension arm Length Difference

0.04 in. or less
