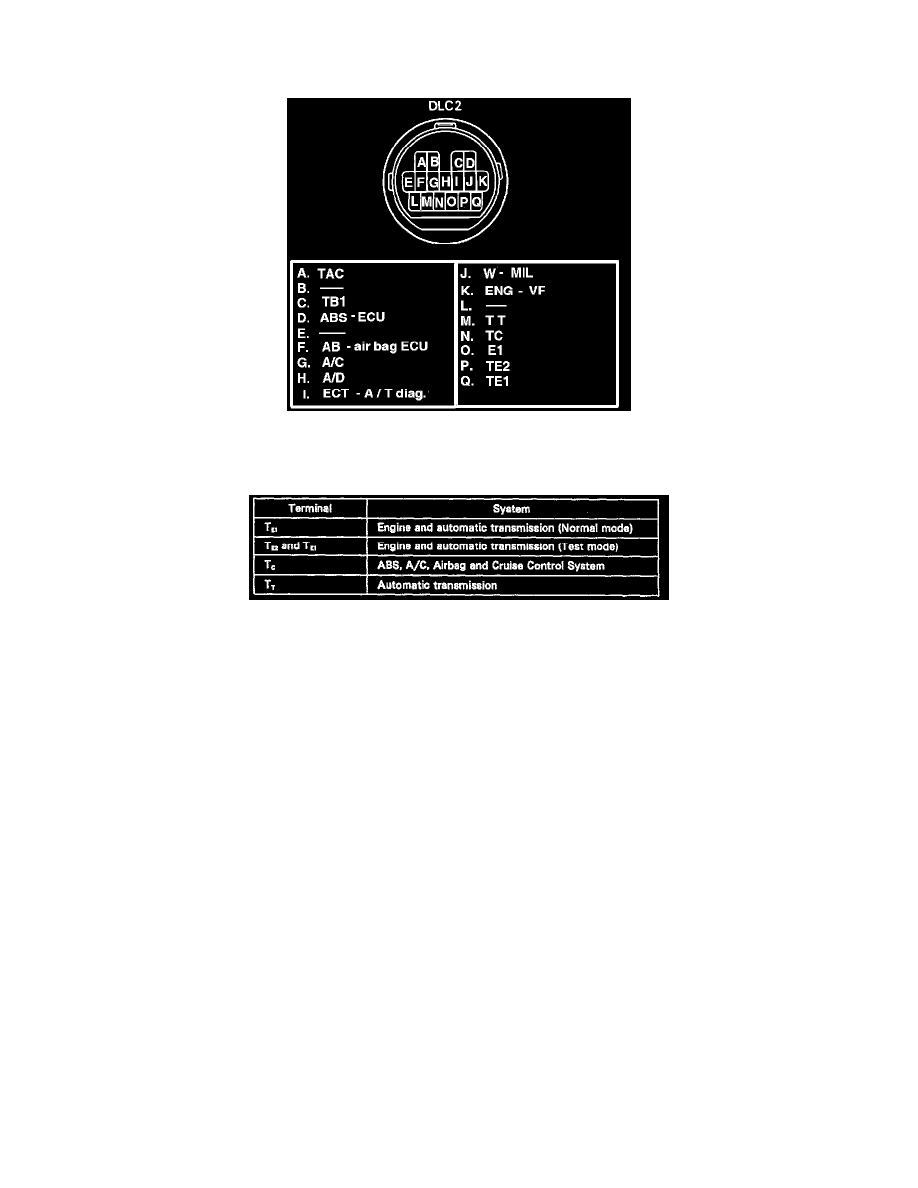

Data Link Connector: Testing and Inspection
DLC3 Inspection

DATA LINK CONNECTOR 3 (DLC3) INSPECTION

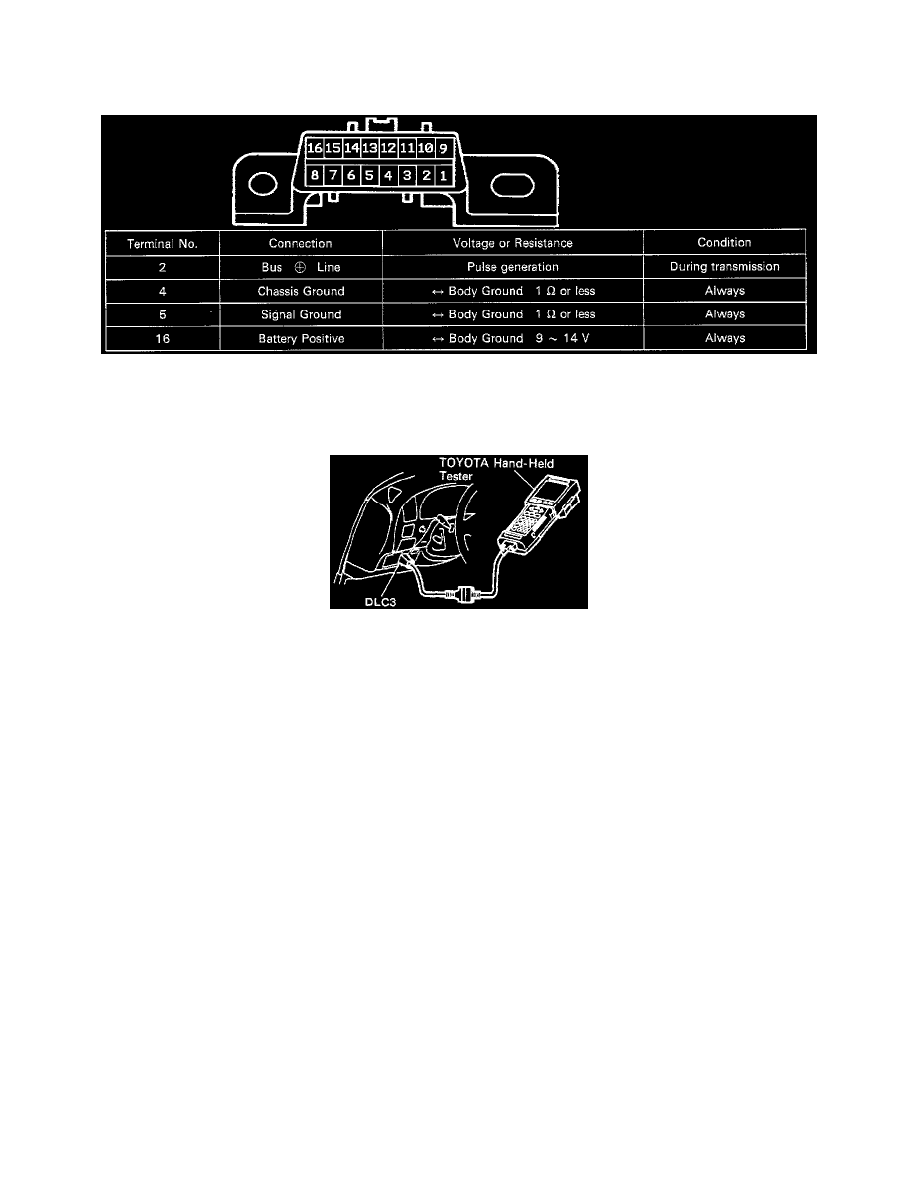

Data Link Connector 3 (DLC3)

The vehicle's ECM uses V.P.W. (Variable Pulse Width) for communication to comply with SAE J1850. The terminal arrangement of DLC3
complies with SAE J 1962 and matches the V.P.W format.

HINT: If your display shows "UNABLE TO CONNECT TO VEHICLE" when you have connected the cable of the OBDII scan tool or Toyota
hand-held tester to DLC3, turned the ignition switch ON and operated the scan tool, there is a problem on the vehicle side or tool side.

(1) If communication is normal when the tool is connected to another vehicle, inspect DLC3 on the original vehicle.
(2) If communication is still not possible when the tool is connected to another vehicle, the problem is probably in the tool itself, so consult the

Service Department listed in the tool's instruction manual.
