Oxygen Sensor: Customer Interest
Engine Controls - MIL ON/DTC's P2195/P0138/P0031

T-SB-0065-10

February 5, 2010

MIL "ON" DTC P2195, P0138, and/or P0031

Service Category
Engine/Hybrid System

Section
Engine Control

Market
USA

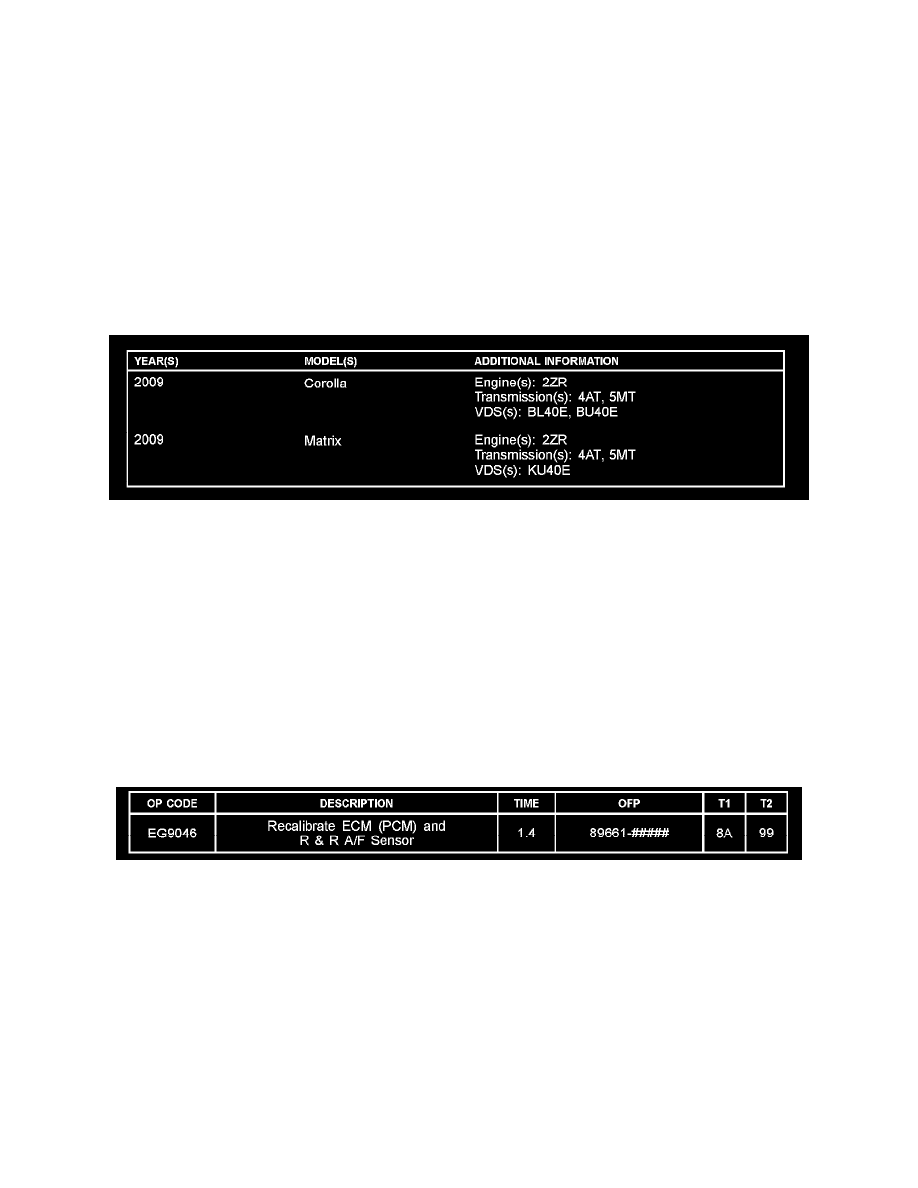

Applicability

Introduction

Some 2009 model year Corolla and Matrix vehicles may exhibit a MIL "ON" condition with one or more of the following Diagnostic Trouble Codes
(DTCs):

^

P2195 - Oxygen (A/F) Sensor Signal Stuck Lean (Bank 1 Sensor 1)

^

P0138 - Oxygen Sensor Circuit High Voltage (Bank 1 Sensor 2)

^

P0031 - Oxygen (A/F) Sensor Heater Control Low (Bank 1 Sensor 1)

The Engine Control Module/ECM (SAE term: Powertrain Control Module/PCM) logic has been modified to reduce the possibility of this condition
occurring. Use the following repair procedure to address this condition.

Warranty Information

APPLICABLE WARRANTY

^ This repair is covered under the Toyota Federal Emission Warranty. This warranty is in effect for 96 months or 80,000 miles, whichever occurs first,

from the vehicle's in-service date.

^ Warranty application is limited to occurrence of the specified condition described in this bulletin.
