a. Remove any old packing (FIPG) material and be careful not to drop any oil on the contact surfaces of the timing chain cover, cylinder head

and cylinder block.
-

Using a razor blade and a gasket scraper, remove all the old packing (FIPG) material from the gasket surfaces and sealing grooves.

-

Thoroughly clean all components to remove all the loose material.

-

Using a non-residue solvent, clean both sealing surfaces.

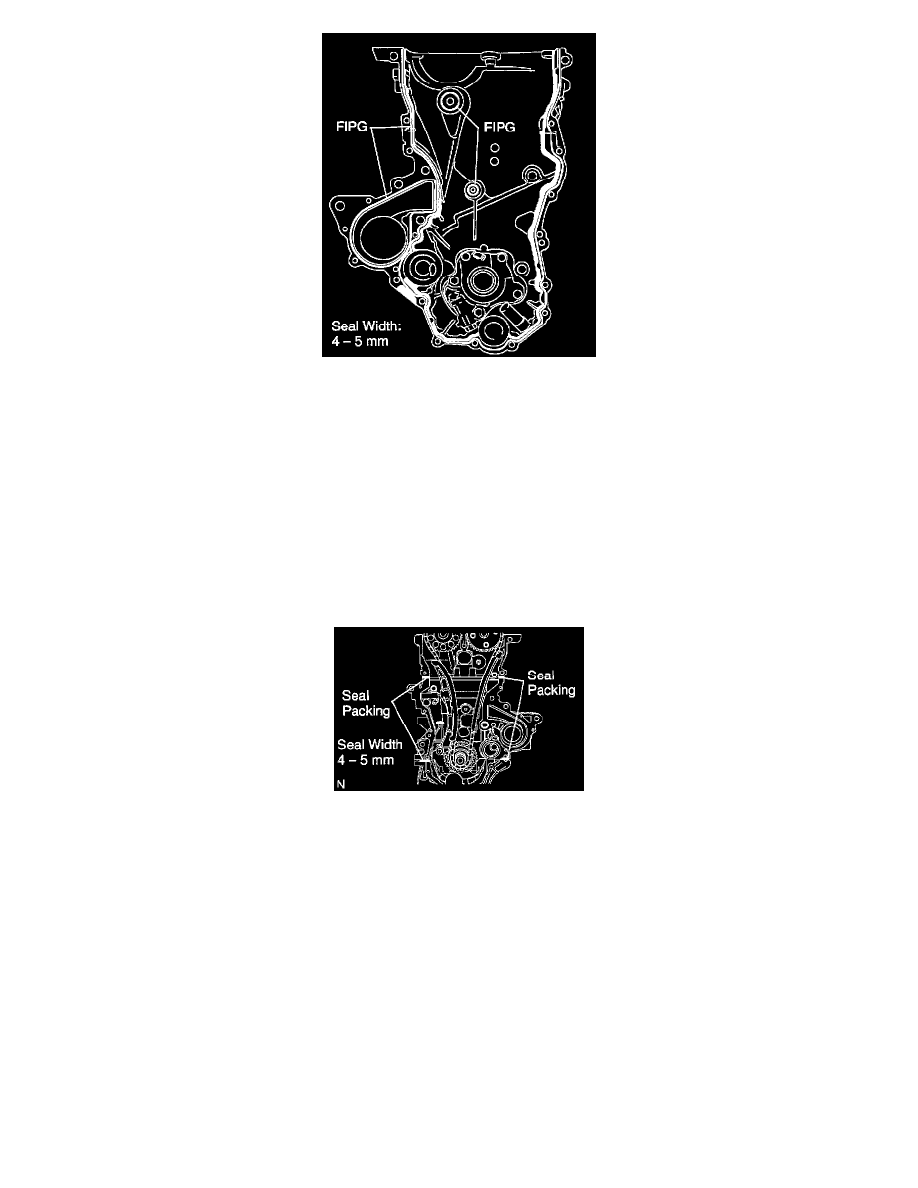

b. Apply seal packing to the timing chain cover as shown in the illustration.

Seal packing: Part No. 08826-00100 or equivalent
-

Install a nozzle that has been cut to a 4 - 5 mm (0.16 - 0.20 inch) opening.

-

FIPG shall be accumulated in the groove for FIPG to a depth of 2.5 mm (0.10 inch) or more.

HINT:  Avoid applying an excessive amount to the surface.

-

Parts must be assembled within 3 minutes of application. Otherwise the material must be removed and reapplied.

-

Immediately remove nozzle from the tube and reinstall cap.

c. Apply seal packing to 4 locations as shown in the illustration.

Seal packing: Part No. 08826-00080 or equivalent
-

Install a nozzle that has been cut to a 4 - 5 mm (0.16 - 0.20 inch) opening.

HINT:  Avoid applying an excessive amount to the surface.

-

Parts must be assembled within 3 minutes of application. Otherwise the material must be removed and reapplied.

-

Immediately remove nozzle from the tube and reinstall cap.

d. Install 2 new O-rings to the cylinder block and oil pan No.1.
