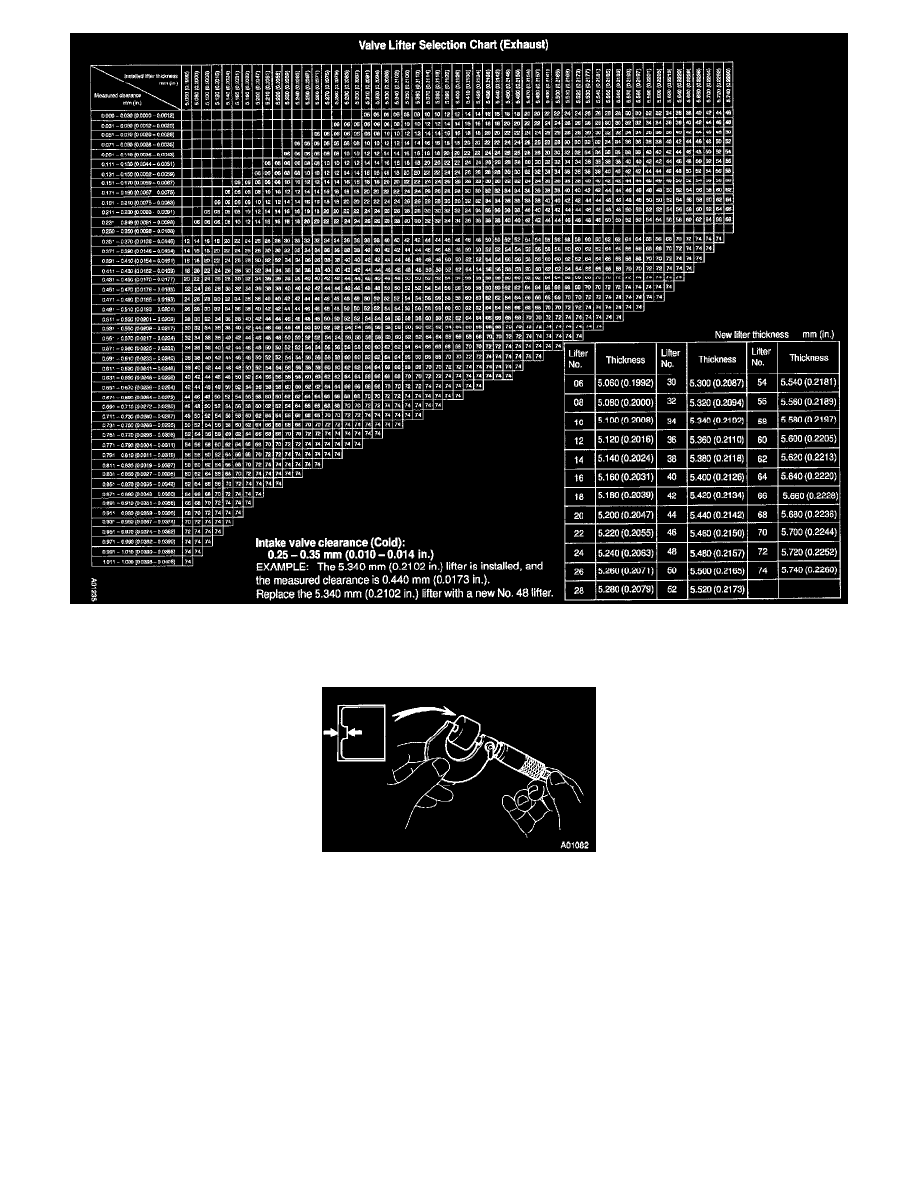

Lifter Selection Chart (Exhaust)

k. Determine the replacement valve lifter size according to these Formula or Charts:

-

Using a micrometer, measure the thickness of the removed lifter.

-

Calculate the thickness of a new lifter so the valve clearance comes within the specified value.
T: Thickness of used lifter
A: Measured valve clearance
N: Thickness of new lifter
Intake: N = T + (A - 0.20 mm (0.008 inch))
Exhaust: N = T + (A - 0.30 mm (0.012 inch))
-

Select a new lifter with a thickness as close as possible to the calculated values.

HINT:  Lifter are available in 35 sizes in increments of 0.020 mm (0.0008 inch), from 5.060 mm (0.1992 inch) to 5.740 mm (0.2260
inch).

l.

Reinstall the valve lifters.

m. Align the crankshaft pulley groove with the timing mark "0" of the timing chain cover.
n. Hold the timing chain, and place the exhaust camshaft and timing sprocket assembly.
o. Align the matchmarks on the timing chain and camshaft timing sprocket.
