f.

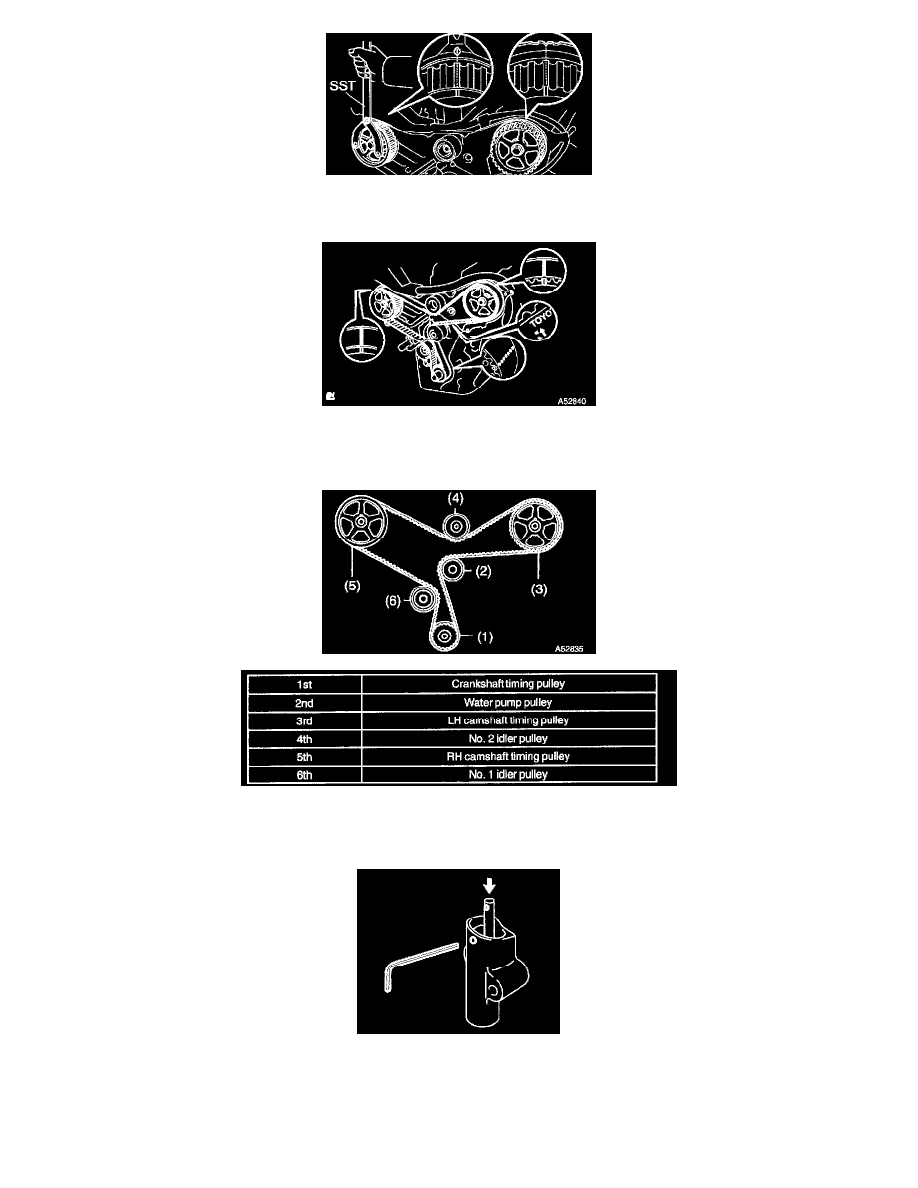

Using SST, turn the camshaft pulley, and align the timing marks of the timing pulley and No. 3 timing belt cover.
SST 09960-10010 (09962-01000, 09963-01000)

g. Face the front mark on the timing belt forward.
h. Align the installation mark on the timing belt with the timing mark of the crankshaft timing pulley.
i.

Align the installation marks on the timing belt with the timing marks of the camshaft timing pulleys.

j.

Install the timing belt in this order.

16. INSTALL CHAIN TENSIONER ASSY NO.1

a. Set the timing belt tensioner upright on the press.

b. Slowly press in the push rod.

NOTICE:  Do not apply pressure more than 9.8 Nm (1,000 kgf, 2,205 lbs.) to the rod.

c. Align the holes of the push rod and housing, pass a 1.5 mm hexagon wrench through the holes to keep the setting position of the push rod.
