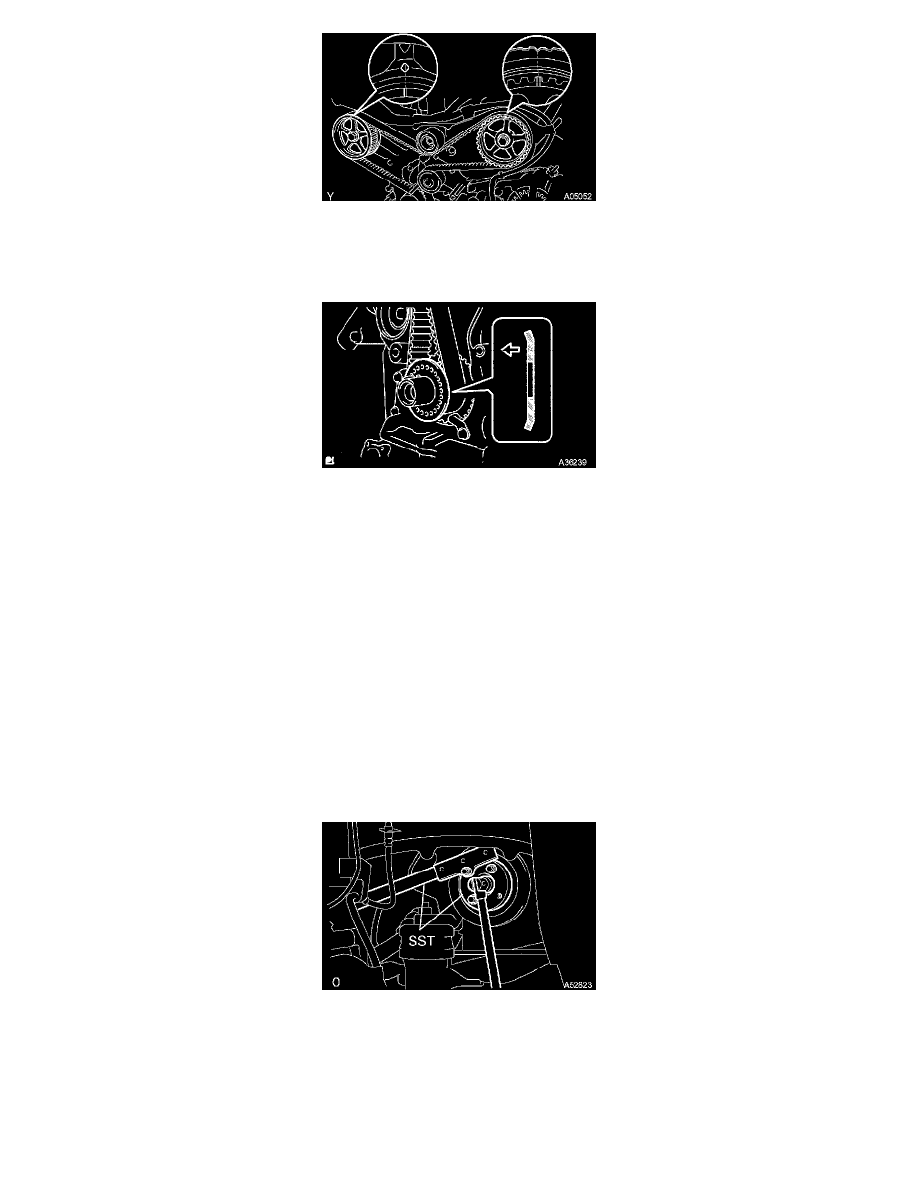

h. Check that the timing marks of the RH and LH timing pulleys are aligned with the timing marks of the No. 3 timing belt cover, as shown in the

illustration.
If the marks do not align, remove the timing belt and reinstall it.

i.

Remove the crankshaft pulley bolt.

23. INSTALL TIMING BELT GUIDE NO.2

a. Install the timing belt guide, facing the cup side toward the engine front.

24. INSTALL ENGINE MOUNTING BRACKET RH

Torque: 28 Nm (286 kgf-cm, 21 ft. lbs.)

25. INSTALL TIMING BELT NO.2 COVER

a. Visually check for cracks and breaks on the gasket of the timing belt cover.

HINT:  If it is judged that water is entering at the visual check, replace the timing belt cover.

b. Install the timing belt cover.

Torque: 9.0 Nm (92 kgf-cm, 80 inch lbs.)

26. INSTALL TIMING BELT NO.1 COVER

a. Visually check for cracks and breaks on the gasket of the timing belt cover.

HINT:  If there is a trace that water is entering at the visual check, replace the timing belt cover.

b. Install the timing belt cover.

Torque: 9.0 Nm (92 kgf-cm, 80 inch lbs.)

c. Install the engine wire protector cover to the timing belt No. 3 cover.

27. INSTALL CRANKSHAFT PULLEY

a. Align the pulley set key with the key groove of the pulley, and slide on the pulley.
b. Using SST, install the pulley bolt.

SST 09213-54015 (91651-60855), 09330-00021
Torque: 220 Nm (2,243 kgf-cm, 162 ft. lbs.)

28. INSTALL GENERATOR BRACKET NO.2

Torque: 28 Nm (286 kgf-cm, 21 ft. lbs.)

29. INSTALL ENGINE MOUNTING STAY NO.2 RH
