Toyota Highlander 2WD V6-33L Workshop Service and Repair Manuals

Vehicle Lifting: Service and Repair

VEHICLE LIFT AND SUPPORT LOCATIONS

1. NOTICE ABOUT VEHICLE CONDITION WHEN JACKING UP

a. As a rule, the vehicle must be unloaded when jacking up. Never jack up or lift up the vehicle loaded with heavy weight.
b. When removing any parts of heavy weight like the engine and transmission, the center of gravity of the vehicle moves. Place a balance weight

so as to keep it from rolling, or hold the jacking support location using the mission jack.

2. NOTICE FOR USING 4 POST LIFT

a. Follow the instruction manual for a safety operation.
b. Do not damage tires or wheels with a free wheel beam.
c. Using a wheel stopper, fix the vehicle.

3. NOTICE FOR USING JACK AND SAFETY STAND

a. Work in the flat place using a wheel stopper at all times.

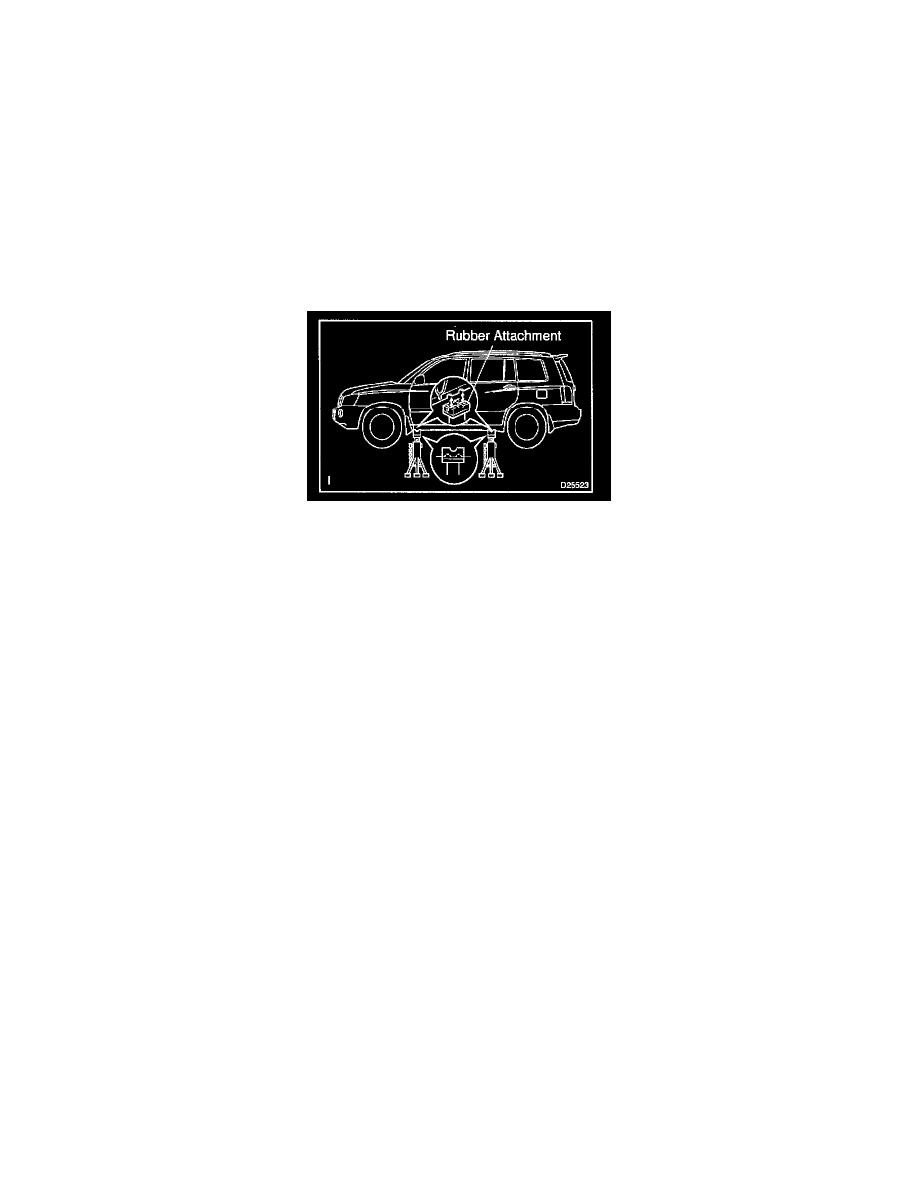

b. Use a rigid rack with a rubber attachment, as shown in the illustration.
c. Support the specified location with the jack and safety stand accurately.
d. When jacking up the front wheels, release the parking brake and place wheel stoppers only behind the rear wheels. When jacking up the rear

wheels, place wheel stoppers only in front of the front wheels.

e. Do not work or leave the vehicle supported only by a jack. Be sure to support the vehicle with the safety stand.
f.

When jacking up only the front wheels or only the rear wheels, place wheel stoppers to both sides of the wheels.
