Timing Component Alignment Marks: Locations

Timing Component Alignment Marks: Locations

NOTICE: For complete replacement and installation procedures for the timing chain, please refer to Timing Chain; Service and Repair. See: Engine,
Cooling and Exhaust/Engine/Timing Components/Timing Chain/Service and Repair

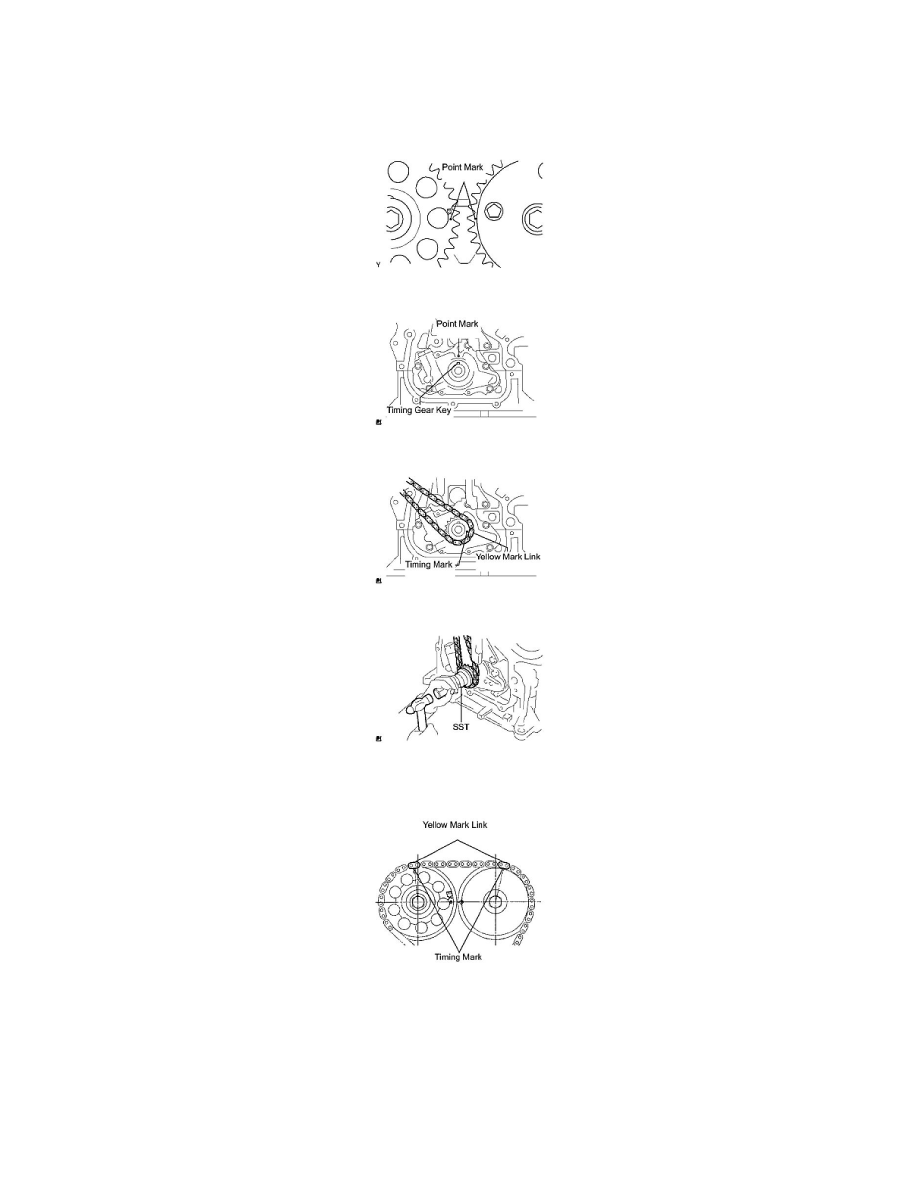

CHAIN SUB-ASSEMBLY

(a) Set the No. 1 cylinder to the TDC/compression.

(1) Turn the hexagonal wrench head portion of the camshafts until the point marks of the 2 camshaft timing gears are aligned.

(2) Using a crankshaft pulley bolt, turn the crankshaft to align the timing gear key with the point mark on the oil pump.

(b) Install the chain onto the crankshaft timing gear with the yellow mark link aligned with the timing mark on the crankshaft timing gear.

(c) Using SST, install the crankshaft timing gear.

SST: 09223-22010

(d) Install the chain onto the camshaft timing gears with the yellow mark links aligned with the timing marks on the camshaft timing gears.
