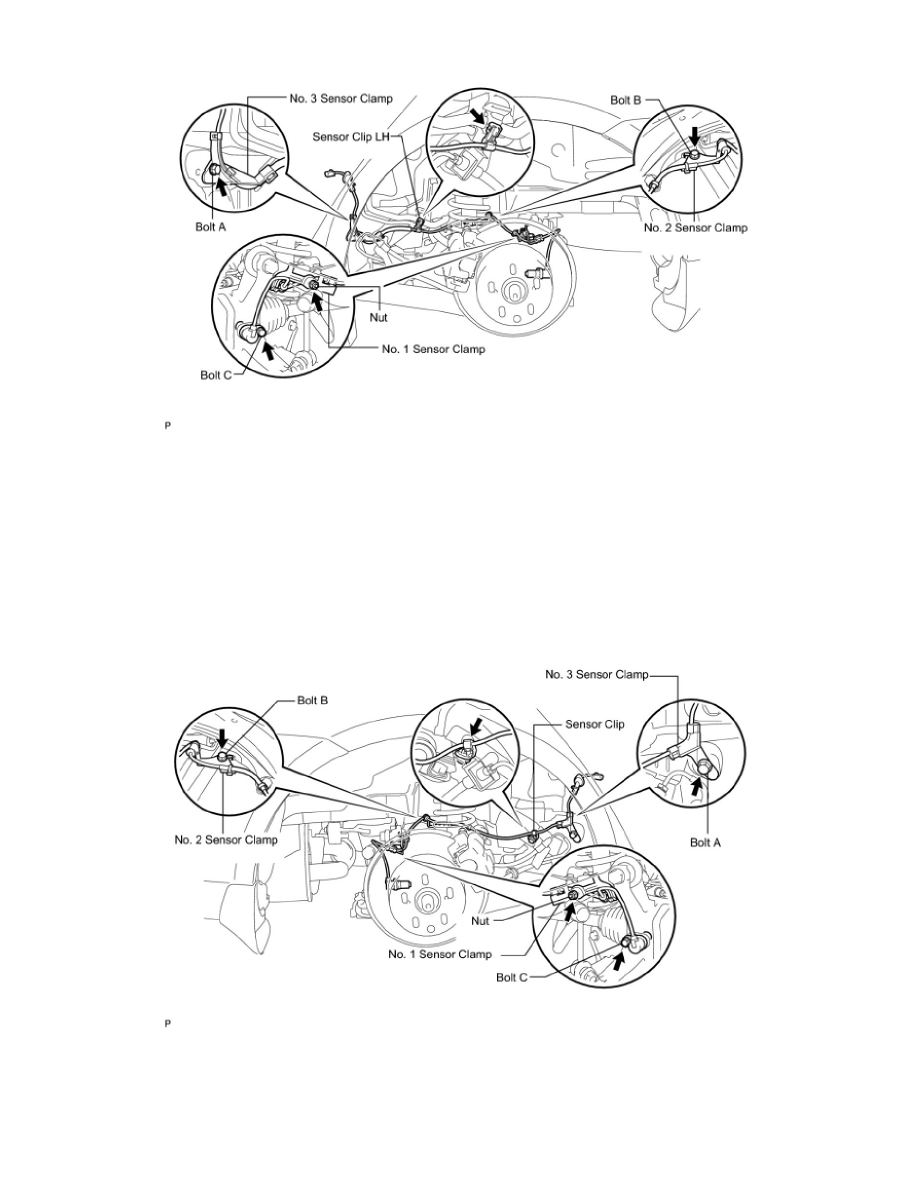

(d) Disconnect the sensor clip LH from the breather clamp.
(e) Remove bolt B and separate the No. 2 sensor clamp from the suspension member.
(f) Remove the nut and separate the No. 1 sensor clamp from the upper arm.
(g) Remove bolt C and the rear speed sensor body from the rear axle carrier.

NOTE:  Keep the sensor tip and rear speed sensor installation hole free of foreign matter.

24. REMOVE REAR SPEED SENSOR RH (for RH Side)

(a) Disconnect the rear speed sensor connector.
(b) Disconnect the grommet of the rear speed sensor wire from the hole in the wheel well.
(c) Remove bolt A and separate the No. 3 sensor clamp.

(d) Disconnect the sensor clip from the breather clamp.
(e) Remove bolt B and separate the No. 2 sensor clamp from the suspension member.
(f) Remove the nut and separate the No. 1 sensor clamp from the upper arm.
(g) Remove bolt C and rear speed sensor body from the rear axle carrier.

NOTE:  Keep the sensor tip and rear speed sensor installation hole free of foreign matter.
