Alignment (Service Data): Specifications

Alignment: Specifications
Service Data

SPECIFICATIONS: ALIGNMENT / HANDLING DIAGNOSIS: SERVICE DATA

SERVICE DATA

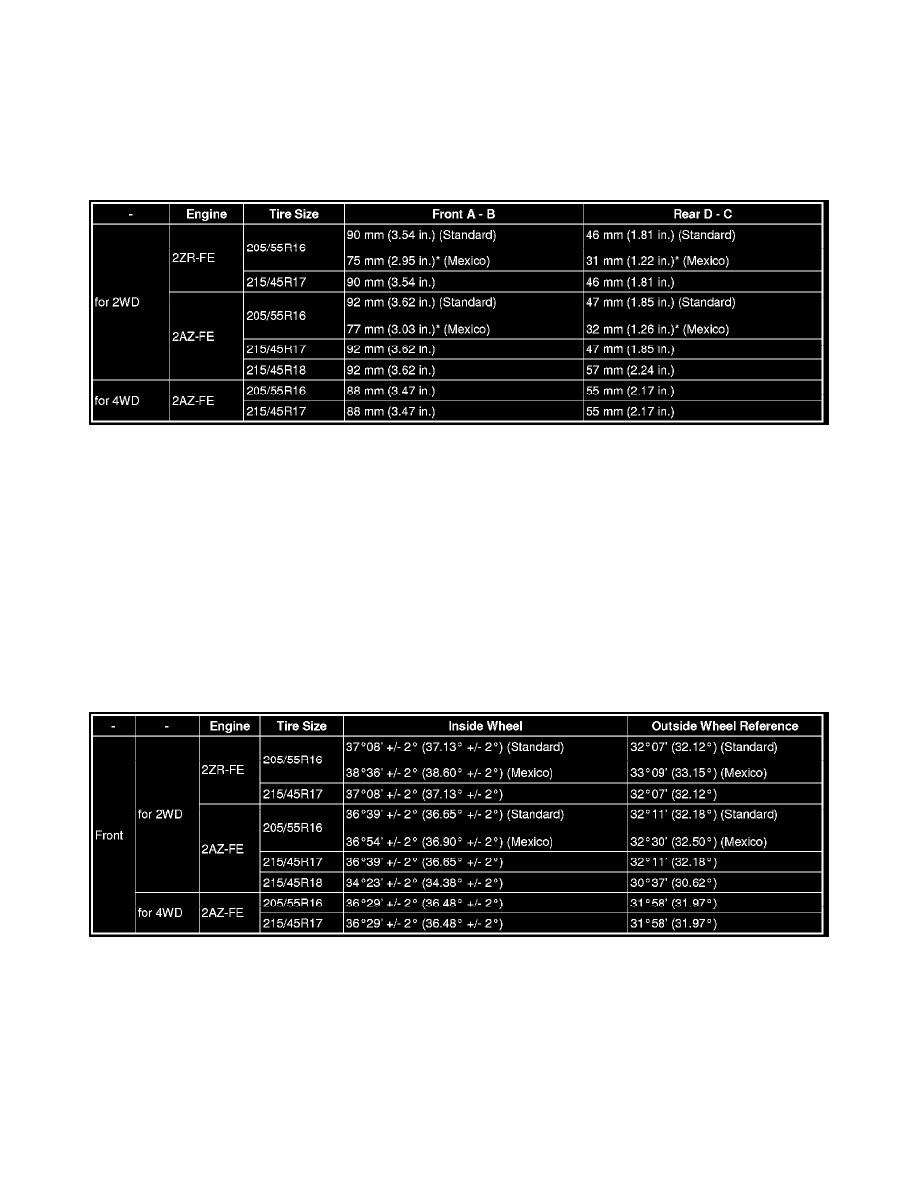

Vehicle Height (Unloaded Vehicle)

HINT:  * for Mexico vehicle height, B and C points are 15 mm (0.591 in.) higher than standard vehicle.

Measuring points (for Torsion Type Suspension):

-

A: Ground clearance of front wheel center

-

B: Ground clearance of lower suspension arm No. 1 bush front bolt center

-

C: Ground clearance of axle beam set bolt center

-

D: Ground clearance of rear wheel center

Measuring points (for Double Wishbone Type Suspension):

-

A: Ground clearance of front wheel center

-

B: Ground clearance of lower suspension arm No. 1 bush front bolt center

-

C: Ground clearance of No. 1 lower suspension arm bushing set bolt center

-

D: Ground clearance of rear wheel center

Wheel Angle (Unloaded Vehicle)

Camber Inclination (Unloaded Vehicle)
