Brake Bleeding: Specifications (page 3 of 3)

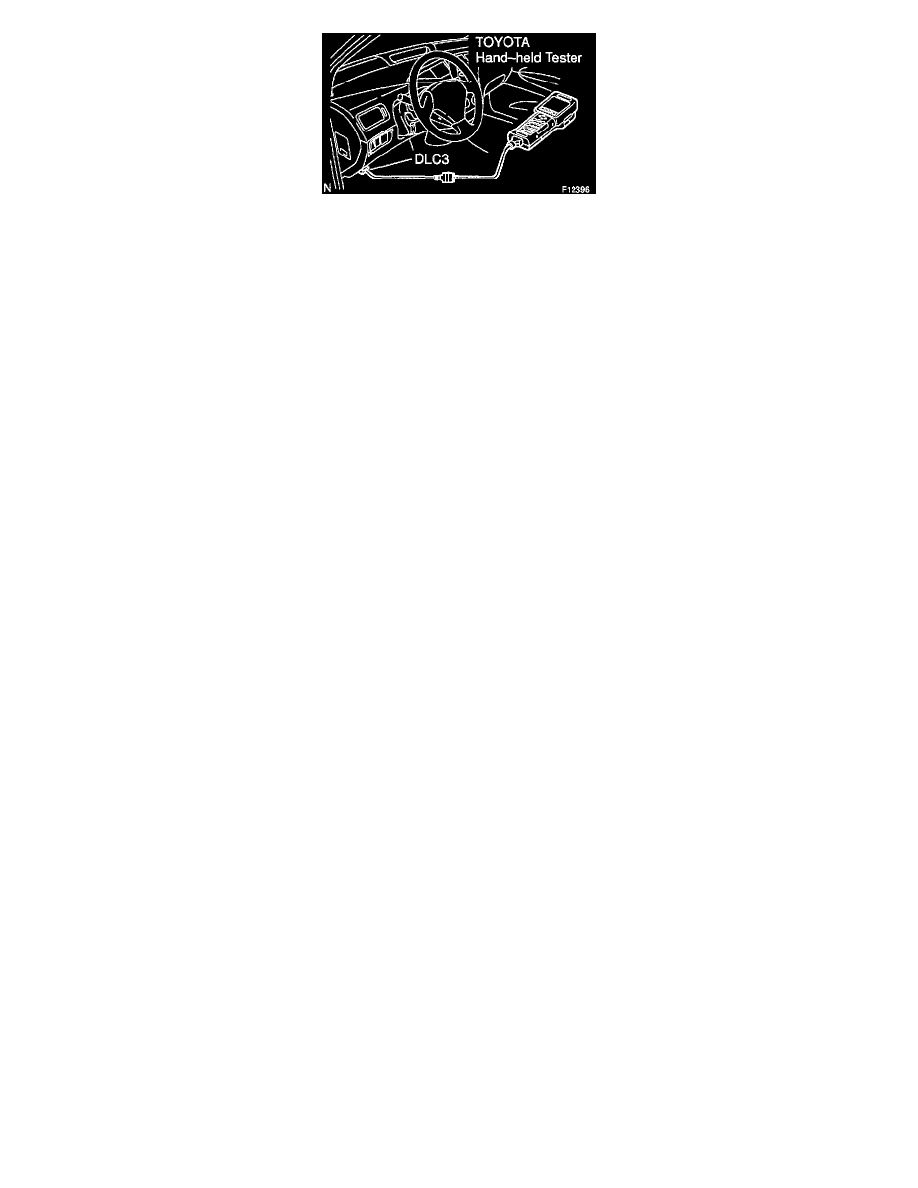

p. Connect TOYOTA hand-held tester.

1. Turn the ignition switch OFF, connect the TOYOTA hand-held tester to DLC3.
2. Turn the ignition switch ON, and select "AIR BLEEDING" on the TOYOTA hand-held tester.

HINT:  Please refer to the TOYOTA hand-held tester operator's manual for further details.

q. Holding the brake pedal depressed, turn SRRR solenoid ON with the TOYOTA hand-held tester.

HINT:  Do not keep the solenoid activated for 2 seconds or more. Allow an interval of 20 seconds or more if activating it continuously.

r.

Turn the SRRR solenoid OFF with the TOYOTA hand-held tester, and release the brake pedal.

s. Check that the pump motor stops after 20 seconds.
t.

Repeat step (q) to (s) G3 times.

u. Turn the ignition switch OFF, and disconnect the TOYOTA hand-held tester from DLC3.
v. Clear the DTC.

HINT:
^

Diagnosis codes are erased with the shift lever in P range.

^

After erasing, turn the ignition switch OFF to protect ECU

4. CHECK FLUID LEVEL IN RESERVOIR

a. With the ignition switch OFF, depress the brake pedal more than 40 times.
b. Remove the reservoir cap. Add brake fluid up to the "MAX" line.

Fluid: SAE J1703 or FMVSS NO. 116 DOT3
