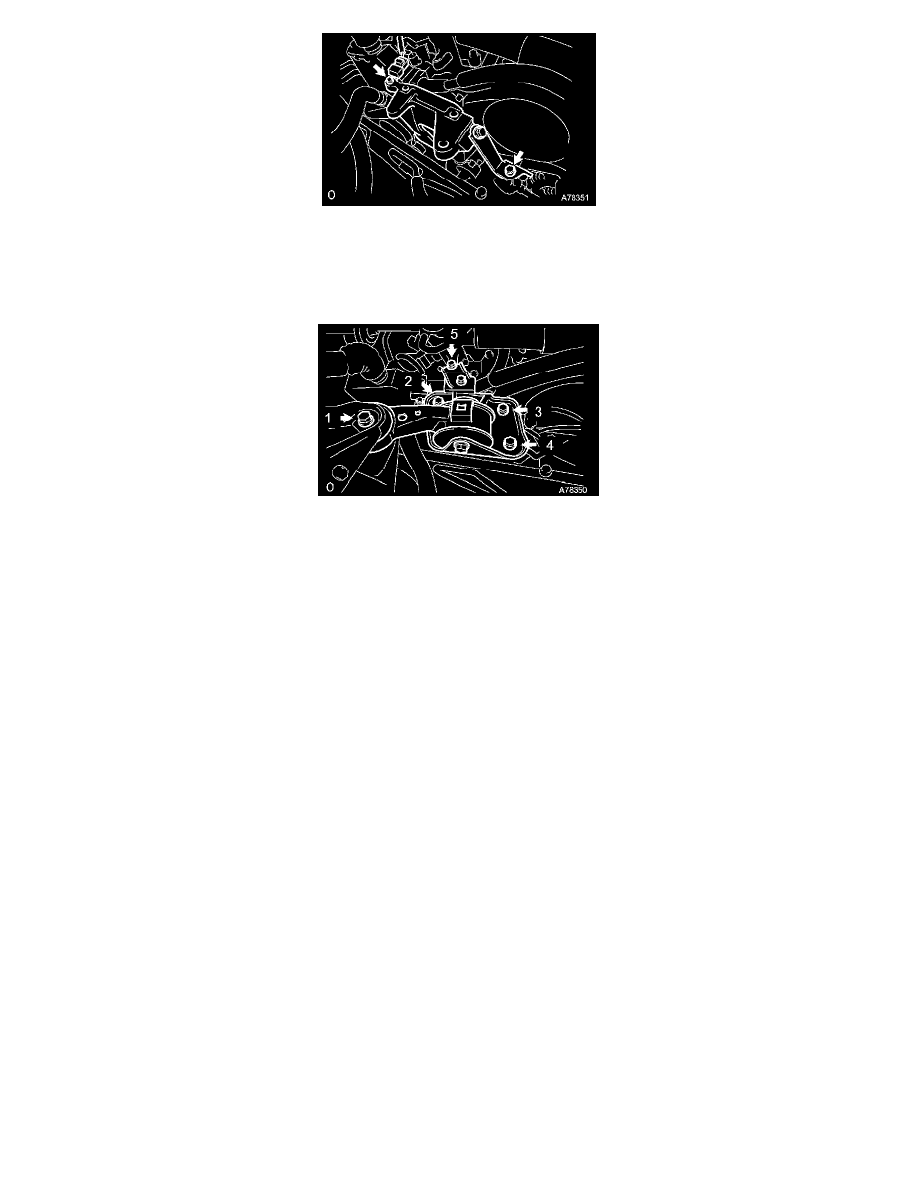

30. INSTALL ENGINE MOUNTING STAY NO.2 RH

a. Install the engine mounting stay No. 2 and the engine mounting bracket No. 2 with the bolt.

Torque: 64 Nm (653 kgf-cm, 47 ft. lbs.)

b. Install the wire harness bracket with the bolt.

Torque: 8.4 Nm (85 kgf-cm, 74 inch lbs.)

31. INSTALL ENGINE MOVING CONTROL ROD

a. Install the engine mounting control rod and the engine mounting stay with the 5 bolts. Using several steps, tighten the bolts in the sequence

shown in the illustration.
Torque:
12 mm head 23 Nm (235 kgf-cm, 17 ft. lbs.)
14 mm head 64 Nm (653 kgf-cm, 47 ft. lbs.)

32. INSTALL VANE PUMP V BELT
33. INSTALL V (COOLER COMPRESSOR TO CRANKSHAFT PULLEY) BELT NO.1
34. INSPECT DRIVE BELT DEFLECTION AND TENSION (REFERENCE)
35. INSTALL COWL TOP PANEL SUB-ASSY OUTER FRONT
36. INSTALL COWL TOP TO COWL BRACE INNER NO.1
37. INSTALL WIPER LINK ASSY
38. INSTALL FR WIPER ARM LH
39. INSTALL FR WIPER ARM RH
40. INSTALL FRONT WHEEL RH
