Drive Belt: Service and Repair

REMOVAL

REMOVE DRIVE BELT

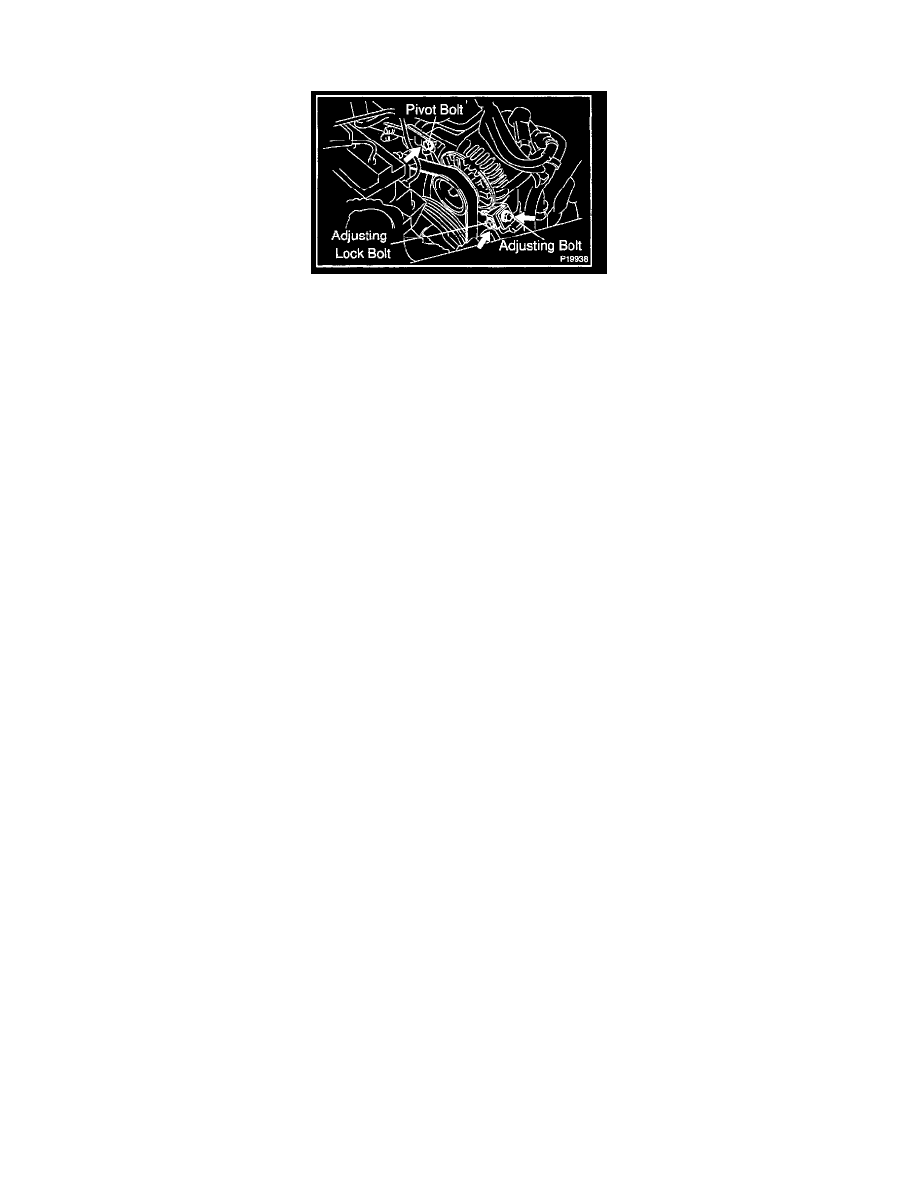

a. Loosen the pivot bolt and adjusting lock bolt.

Torque:
Pivot bolt: 56 N.m (570 kgf.cm, 41 ft.lbf)
Adjusting lock bolt: 18 N.m (185 kgf.cm, 13 ft.lbf)

b. Loosen the belt tension by adjusting bolt and remove the drive belt.

INSTALLATION

Installation is in the reverse order of removal
AFTER INSTALLATION, CHECK DRIVE BELT'S INSTALLATION CONDITION
