Toyota Workshop Service and Repair Manuals

Frame: Service and Repair

PRECAUTIONS WHEN REPAIRING BODY FRAME PARTS (INCLUDING CRUSH BOX)

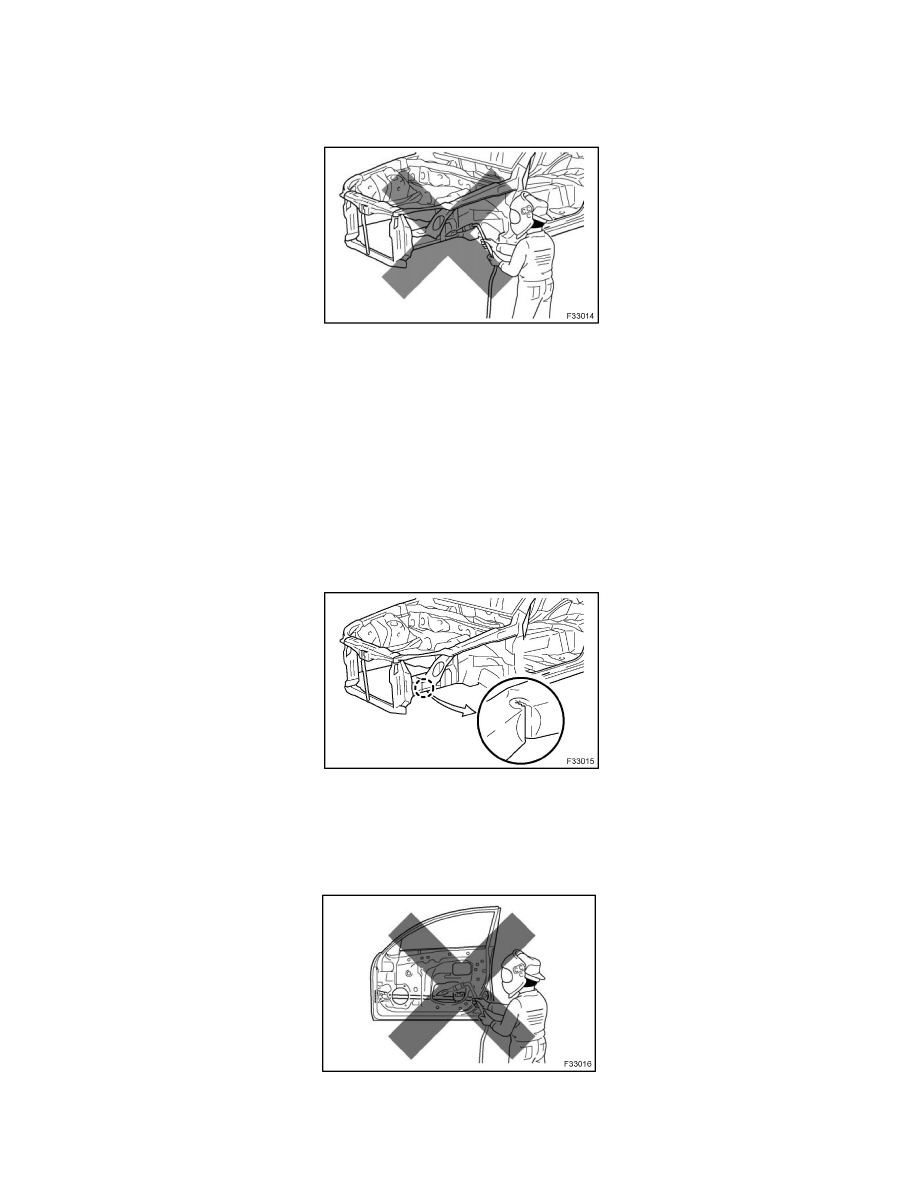

(a) PROHIBITION OF HEAT REPAIR FOR BODY FRAME PARTS

(1) Rustproof high strength steel sheets are used for the body frame. Therefore, if these parts are heat repaired using an acetylene torch or equivalent,

the crystalline structure changes, causing the strength of the steel sheets to decrease.

Also, the zinc coating which is used to protect the body from rust will be damaged. This causes the surface of the steel sheets to become oxidized,
which reduces their ability to resist rust.

(b) WHEN TO REPLACE FRAME PARTS

NOTICE:

Replace frame parts that have kinks.

HINT:

What is kink?

A deformation on a steel sheet that cannot be returned to its original shape by pulling or hammering due to the deformation angle being sharp.

(c) REPAIR OF DOOR SIDE IMPACT BEAM IS PROHIBITED
