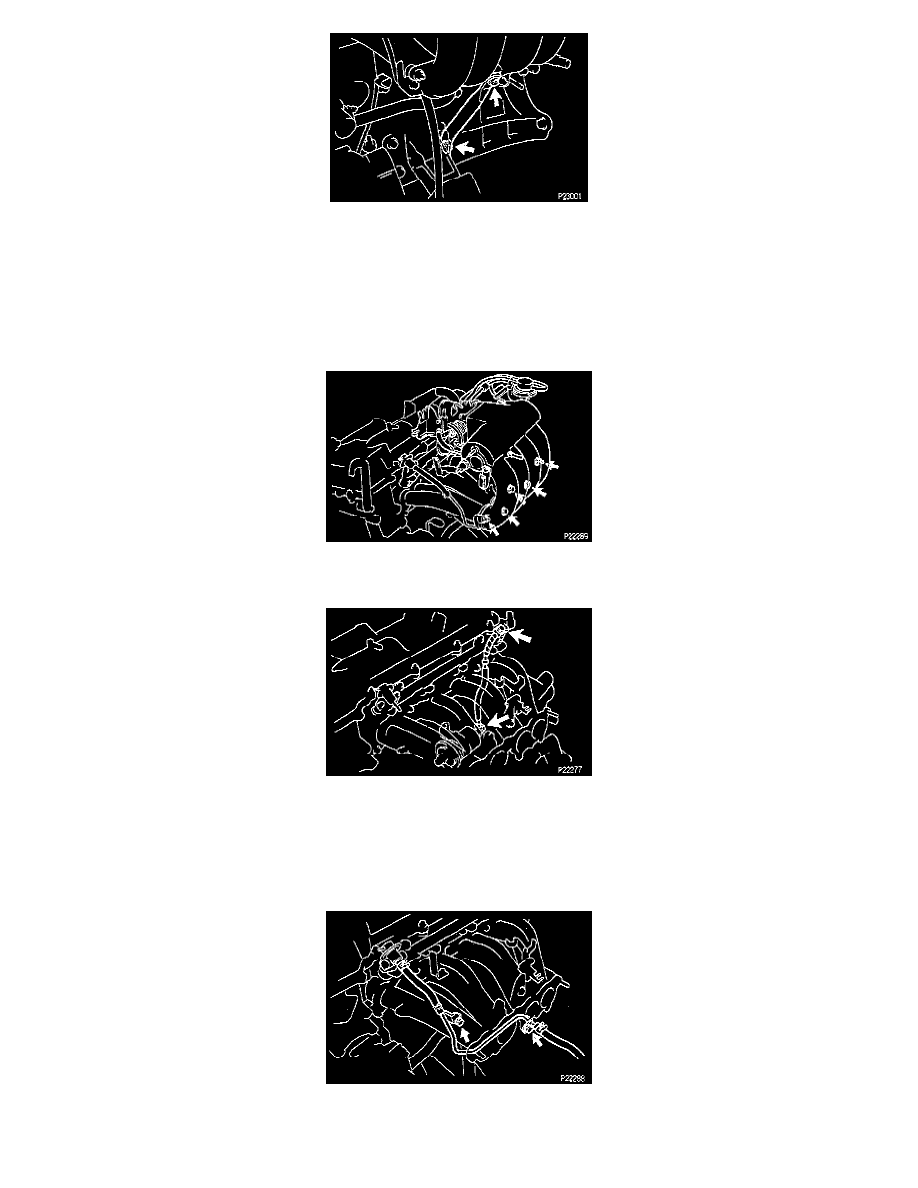

13. Remove intake chamber stay.

Remove the 2 bolts and intake chamber stay.

14. Remove air intake chamber assembly.

(a)

Disconnect these hoses:
-

Evaporative Emission (EVAP) hose from throttle body.

-

Brake booster vacuum hose from union.

-

Water bypass hose from water bypass pipe.

-

Water bypass hose from cylinder head rear cover.

(b) Remove the 3 bolts, 2 nuts, air intake chamber assembly and gasket.

15. Disconnect injector connectors.

16. Remove fuel inlet pipe.

Remove the 2 union bolts, 4 gaskets and fuel inlet pipe.

17. Remove fuel return pipe.

(a)

Disconnect these hoses:
-

Fuel return hose from fuel pressure regulator.

-

Fuel return hose from fuel return pipe.

(b) Remove the 2 bolts and fuel return pipe.

18. Remove delivery pipe and injectors.
