Camshaft: Service and Repair
Disassembly

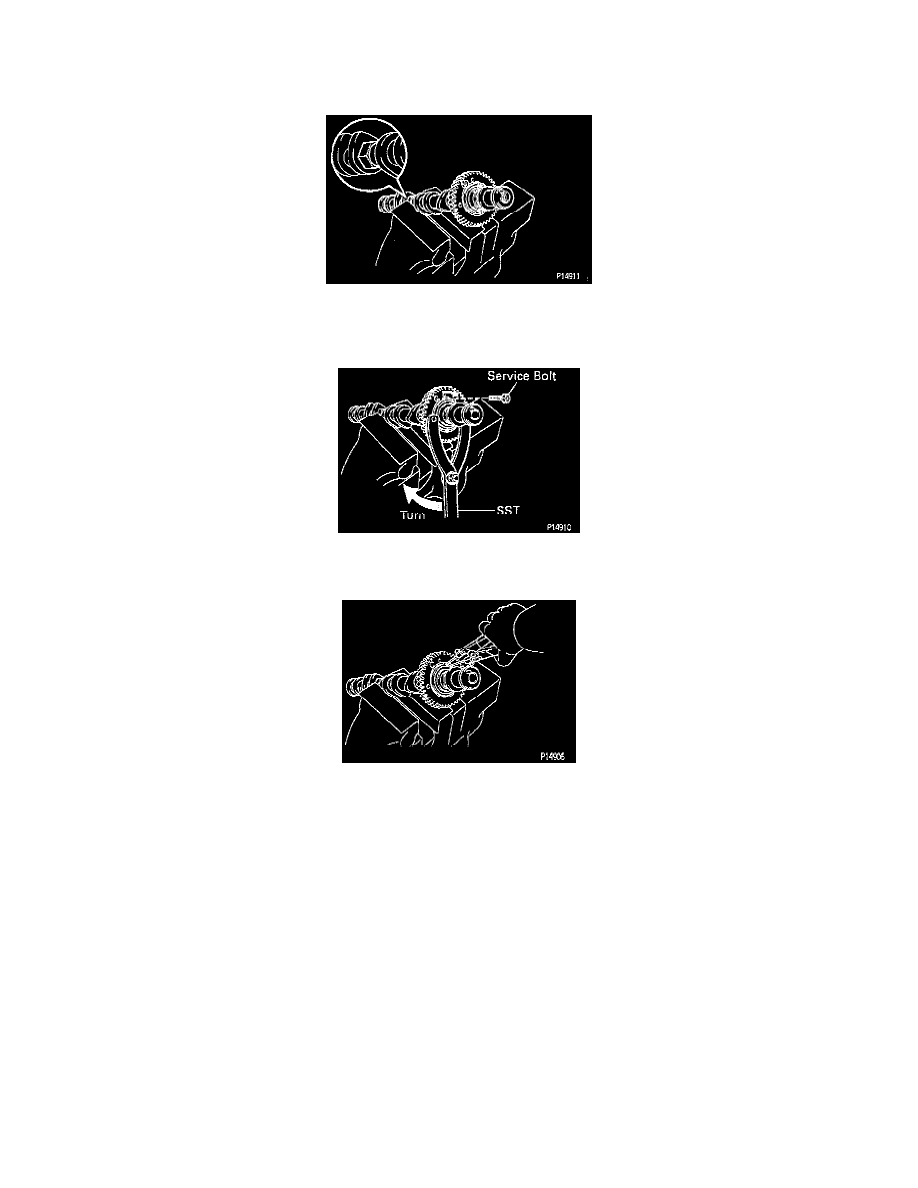

1. Disassemble exhaust camshaft.

(a)

Mount the hexagon wrench head portion of the camshaft in a vise.

CAUTION:  Be careful not to damage the camshaft.

(b) Using SST Variable Pin Wrench Set # 09960-10010 (Variable Pin Wrench Arm Assembly # 09962-01000, Pin 5 # 09963-00500) or

equivalents, turn the sub-gear clockwise, and remove the service bolt.

(c)

Using snap ring pliers, remove the snap ring.

(d) Remove these parts:

-

Wave washer.

-

Camshaft sub-gear.

-

Camshaft gear spring.
