Timing Belt: Specifications (page 9 of 17)

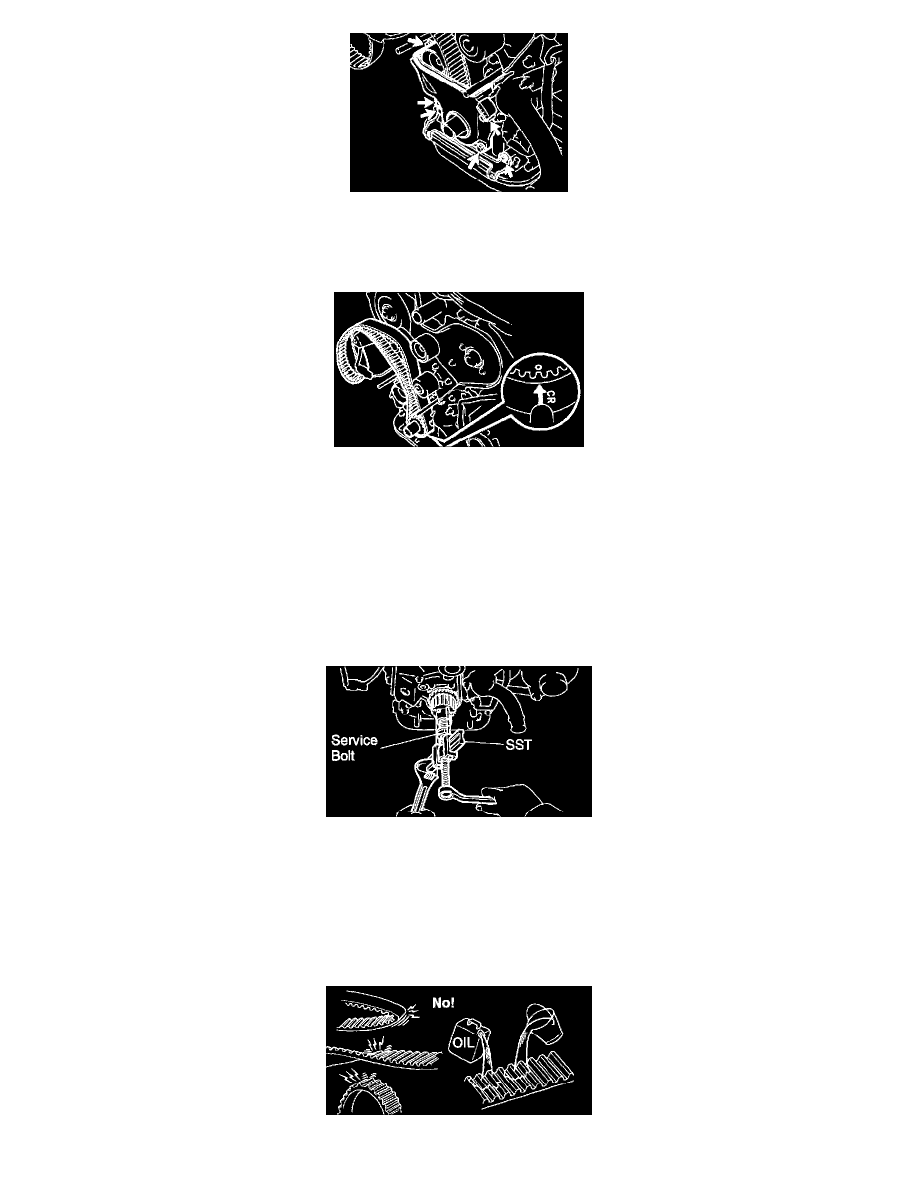

20. REMOVE STARTER WIRE BRACKET AND NO. 1 TIMING BELT COVER

a. Remove the 2 bolts and starter wire bracket.
b. Remove the 4 bolts and timing belt cover.

21. REMOVE TIMING BELT GUIDE

22. REMOVE TIMING BELT

HINT:
When re-using timing belt:
If the installation marks have disappeared, place a new installation mark on the timing belt to match the drilled mark of the crankshaft timing
pulley.

23. REMOVE NO. 2 IDLER PULLEY

a. Remove the bolt and idler pulley.

24. REMOVE NO.1 IDLER PULLEY

a. Using a 10 mm hexagon wrench, remove the pivot bolt, idler pulley and plate washer.

25. REMOVE CRANKSHAFT TIMING PULLEY

Remove the crankshaft timing pulley.

HINT:  If the pulley cannot be removed by hand, use SST and service bolt to remove the crankshaft timing pulley.

SST 09950-50013 (09951-05010, 09952-05010, 09953-05020, 09954-05011)

INSPECTION

1. INSPECT TIMING BELT
