Page 5
background image

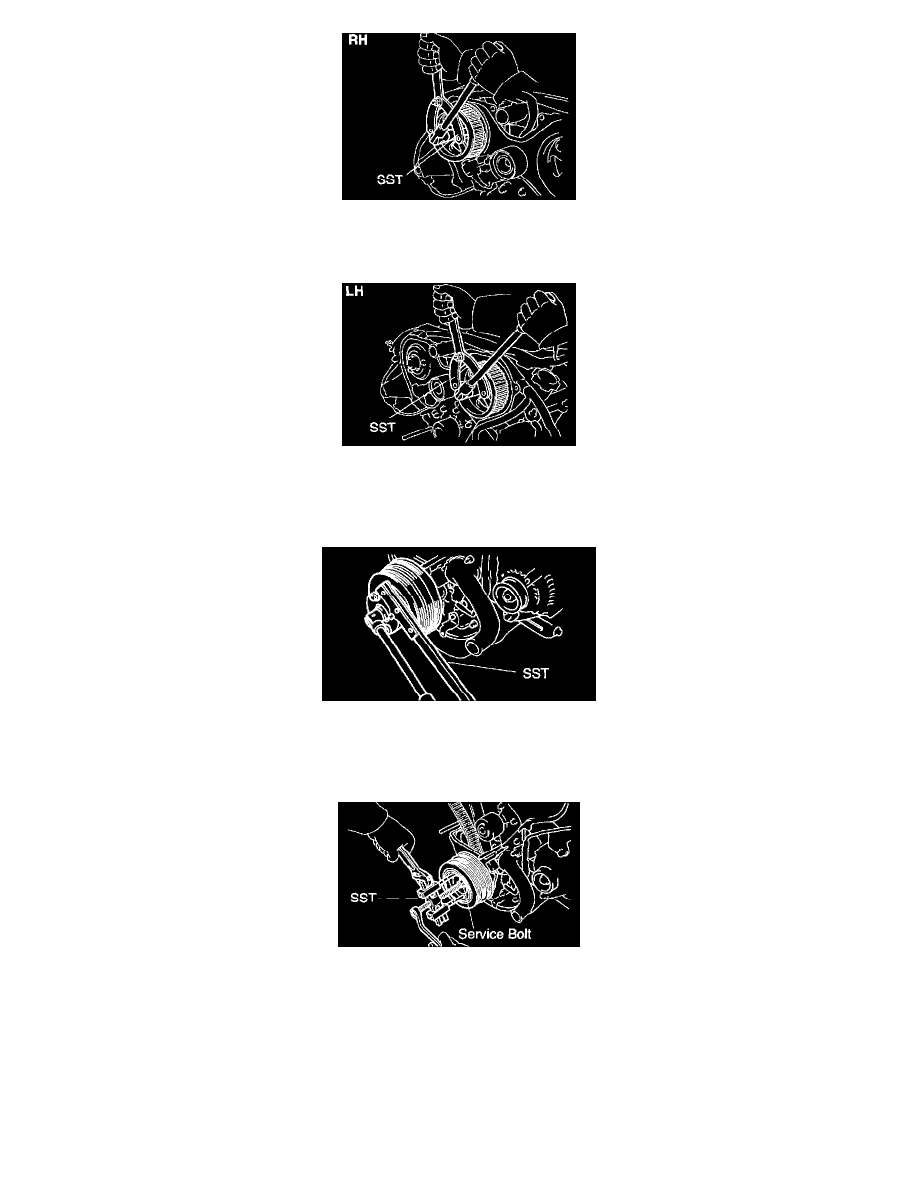

17. REMOVE RH CAMSHAFT TIMING PULLEY

Using SST, loosen the pulley bolt.
SST 09960-10010 (09962-0100O, 09963-01000)

18. REMOVE LH CAMSHAFT TIMING PULLEY

a. Using SST, loosen the pulley bolt.

SST 09960-10010 (09962-01000, 09963-01000)

b. Remove the bolt, knock pin and camshaft timing pulley.

19. REMOVE CRANKSHAFT PULLEY

a. Using SST, loosen the pulley bolt.

SST 09213-54015 (90119-08216), 09330-00021

b. Remove the SST, pulley bolt and pulley.

HINT:  If necessary, remove the pulley with SST and service bolt.

SST 09950-50013 (09551-05010, 09552-05010, 09553-05020, 09554-05031)
