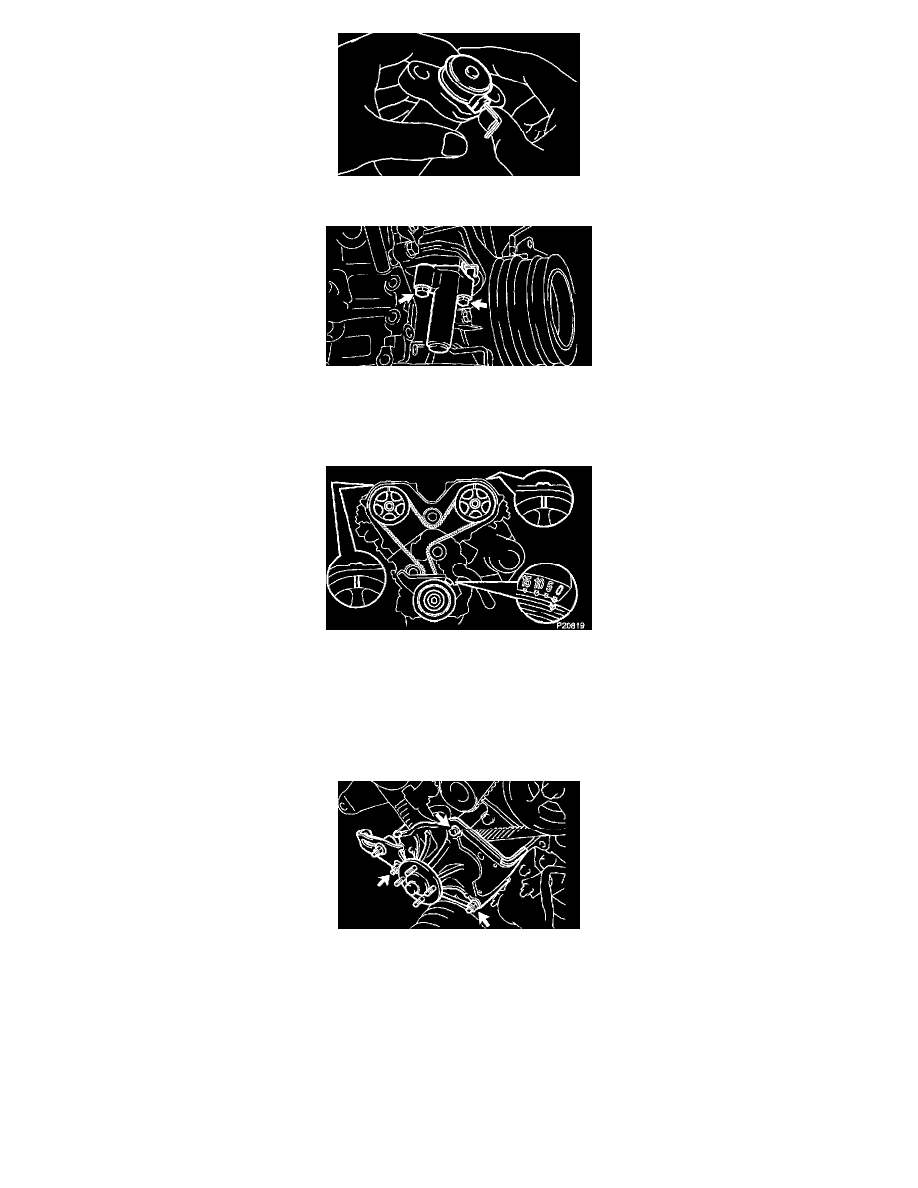

d. Install the dust boot to the tensioner.

13. INSTALL TIMING BELT TENSIONER

a. Install the tensioner with the 2 bolts.

Torque: 27 Nm(275 kgf-cm, 20 ft. lbs.)

b. Remove the 1.5 mm hexagon wrench from the tensioner.

14. CHECK VALVE TIMING

a. Turn the crankshaft pulley 2 revolutions from TDC to TDC.

NOTICE:  Always turn the crankshaft clockwise.

b. Check that each pulley aligns with the timing marks as shown in the illustration.

If the marks do not align, remove the timing belt and reinstall it.

15. INSTALL FAN BRACKET

a. Install the fan bracket with the bolt and nut.
b. Install the PS pump adjusting strut with the nut.
