16. INSTALL NO. 2 TIMING BELT COVER

a. Check that the timing belt cover gasket has no cracks or peeling, etc.

If the gasket does have cracks or peeling, etc., replace it using these steps.
1. Using a screwdriver and gasket scrapers, remove all the old gasket materials.
2. Thoroughly clean all components to remove all the loose material.

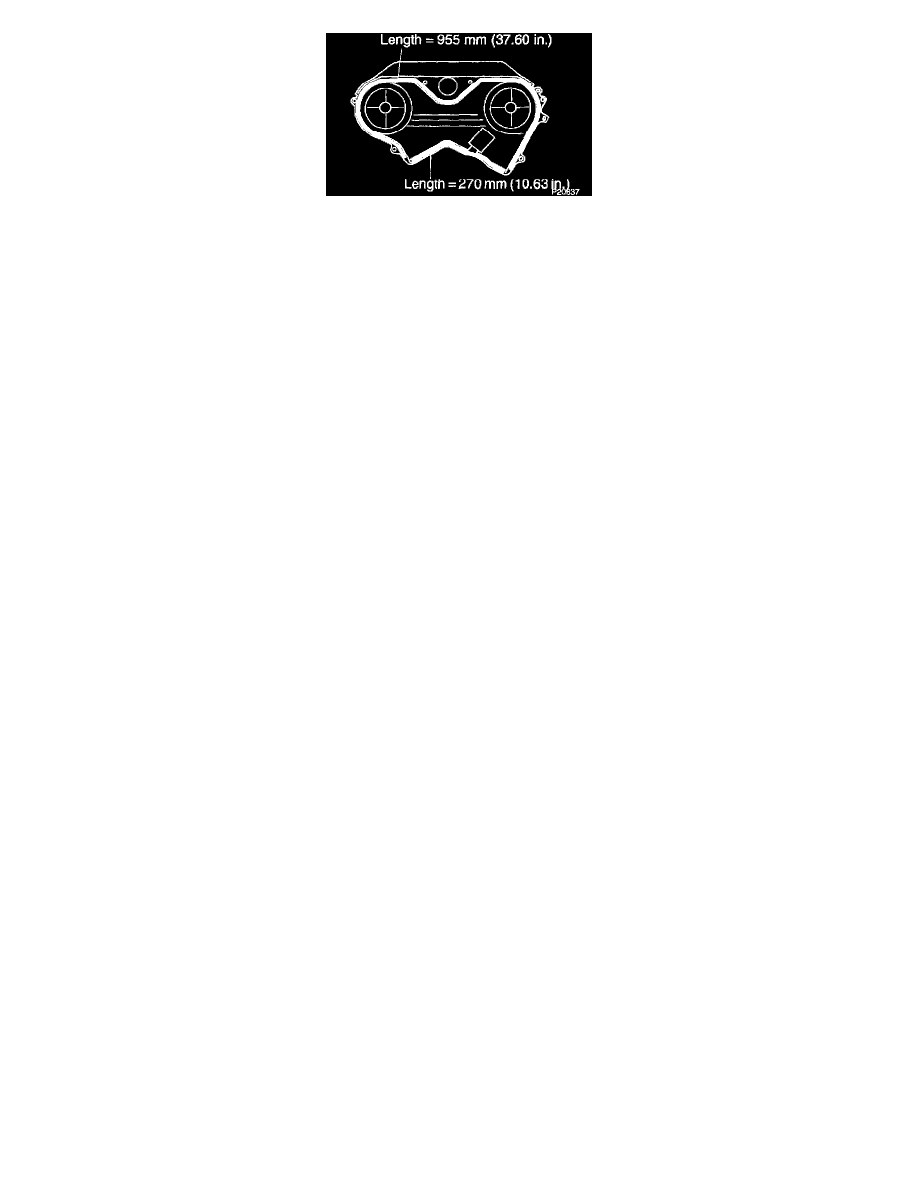

3. Remove the backing paper from a new gasket and install the gasket evenly to the part of the belt cover shaded black in the illustration.

b. Install the belt cover with the 6 bolts.

Torque: 9 Nm (90 kgf-cm, 80 inch lbs.)

c. Connect the 4 high-tension cord clamps to the No.2 timing belt cover.
d. Connect the camshaft position sensor connector to the timing belt cover.

17. INSTALL A/C COMPRESSOR BRACKET

Torque: 47 Nm (479 kgf-cm, 35 ft. lbs.)

18. TEMPORARILY INSTALL FAN WITH FLUID COUPLING AND FAN PULLEYS
19. INSTALL NO. 2 FAN SHROUD
20. INSTALL AND ADJUST DRIVE BELT FOR GENERATOR
21. TIGHTEN FAN WITH FLUID COUPLING AND FAN PULLEYS

Torque: 5.4 Nm (54 kgf-cm, 48 inch lbs.)

22. CONNECT A/C COMPRESSOR TO ENGINE

a. Install the A/C compressor with the 4 bolts.

Torque: 25 Nm (250 kgf-cm, 18 ft. lbs.)

b. Install and adjust the drive belt.
c. Connect the A/C compressor connector.

23. CONNECT PS PUMP TO ENGINE

a. Temporarily install the PS pump with the bolt and nut.
b. Install and adjust the drive belt.
c. Tighten the bolt and nut.

Torque: 43 Nm (440 kgf-cm, 31 ft. lbs.)

d. Install the PS pressure tube clamp with the bolt.
e. Connect the 2 PS air hoses to the air intake chamber and resonator.

24. CONNECT UPPER RADIATOR HOSE
25. FILL ENGINE WITH COOLANT
26. START ENGINE CHECK FOR LEAKS
27. INSTALL ENGINE UNDER COVER
28. ROAD TEST VEHICLE

Check for abnormal noise, shock, slippage, correct shift points and smooth operation.

29. RECHECK ENGINE COOLANT LEVEL
