Wheel Fastener: Service and Repair
Front Wheel Hub Bolt

FRONT WHEEL HUB BOLT

REPLACEMENT

1. REMOVE FRONT WHEEL

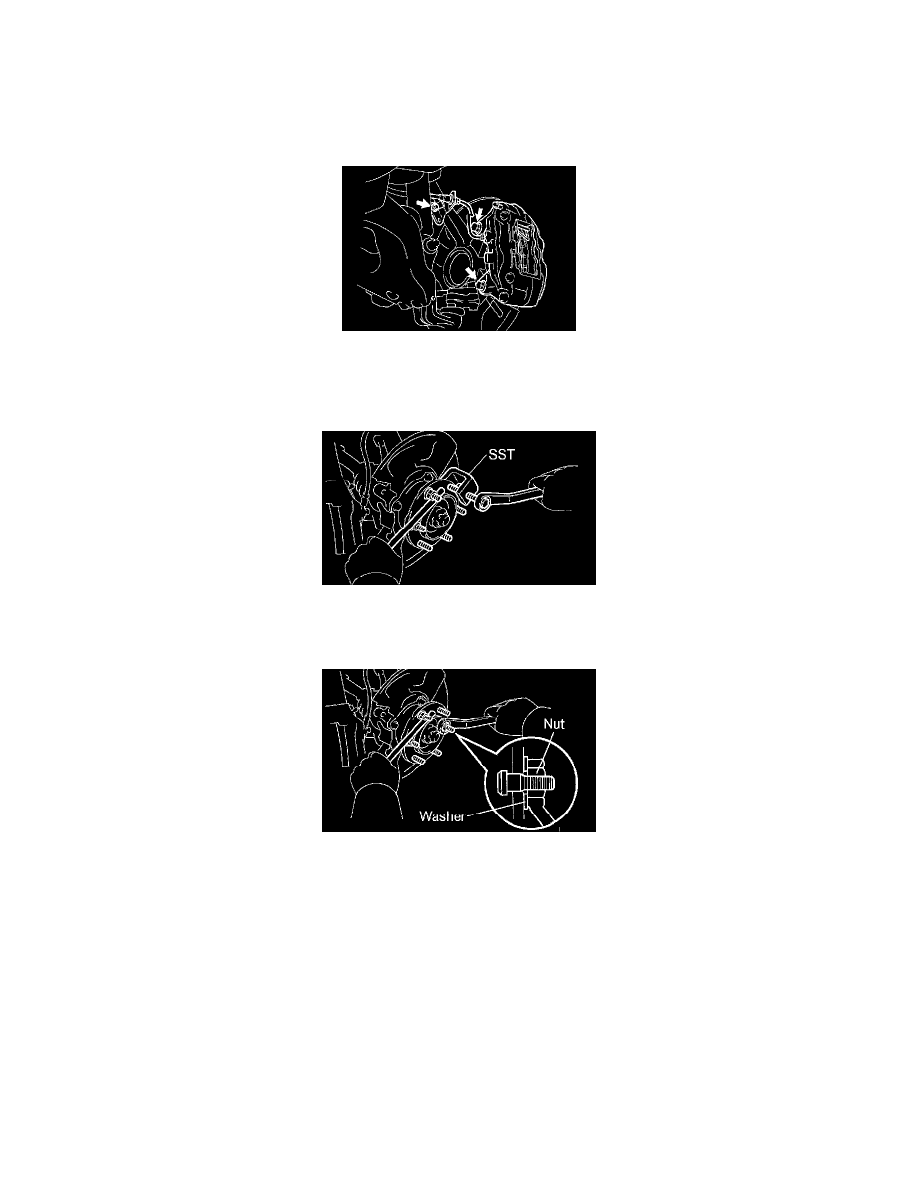

2. REMOVE BRAKE CALIPER AND DISC

a. Remove the bolt and brake line clamp from the steering knuckle.
b. Remove the 2 bolts, brake caliper and disc.
c. Support the brake caliper securely.

3. REMOVE HUB BOLT

Using SST and a screwdriver or an equivalent, remove the hub bolt.
SST 09650-17011

4. INSTALL HUB BOLT

a. Install a washer and nut to a new hub bolt as shown in the illustration.
b. Using a screwdriver or an equivalent to hold, install the hub bolt by torquing the nut.
c. Remove the nut and washer.

5. INSTALL BRAKE DISC AND CALIPER

a. Install the brake disc, caliper and 2 bolts.

Torque: 123 Nm (1,250 kgf-cm, 90 ft. lbs.)

b. Install the brake line clamp to the steering knuckle with the bolt.

Torque: 28 Nm (285 kgf-cm, 21 ft. lbs.)

6. INSTALL FRONT WHEEL

Torque: 110 Nm (1,150 kgf-cm, 83 ft. lbs.)

7. DEPRESS BRAKE PEDAL SEVERAL TIMES
