Wheel Fastener: Service and Repair
Rear Wheel Hub Bolt

REAR WHEEL HUB BOLT

REPLACEMENT

1. REMOVE REAR WHEEL
2. REMOVE BRAKE DRUM AND GASKET

3. REMOVE REAR HUB BOLT

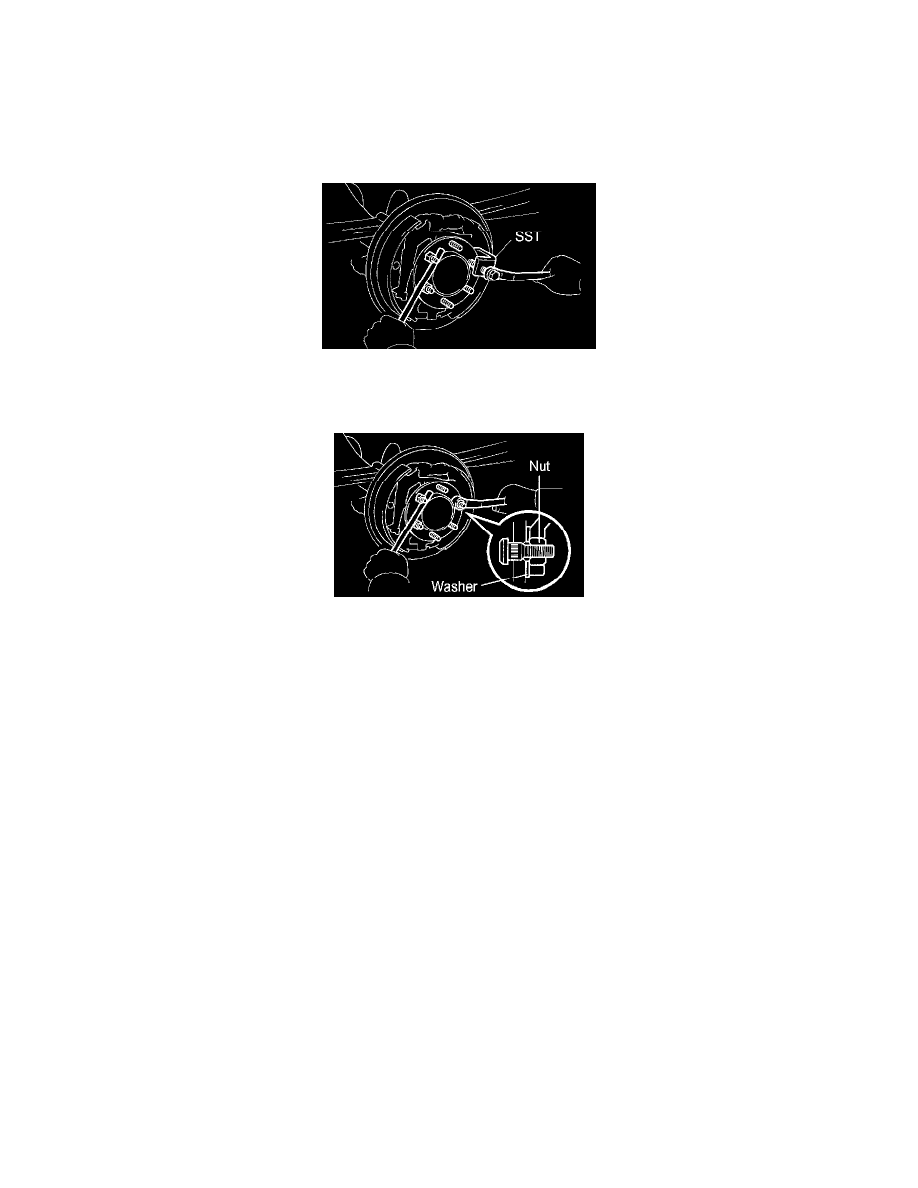

Using SST and a brass bar or an equivalent, remove the hub bolt.
SST 09650-17011

4. INSTALL HUB BOLT

a. Install a washer and nut to a new hub bolt as shown in the illustration.
b. Using a brass bar or an equivalent to hold, install the hub bolt by torquing the nut.
c. Remove the nut and washer.

5. INSTALL NEW GASKET AND BRAKE DRUM
6. INSTALL REAR WHEEL

Torque: 110 Nm (1,150 kgf-cm, 83 ft. lbs.)
