Toyota Workshop Service and Repair Manuals

Coolant: Service and Repair

2GR-FE COOLING: COOLANT: REPLACEMENT

1. REMOVE V-BANK COVER SUB-ASSEMBLY   See: Engine, Cooling and Exhaust/Engine/Service and Repair/Removal and

Replacement/Engine Assembly/Removal

2. REMOVE NO. 1 ENGINE UNDER COVER

3. REMOVE NO. 2 ENGINE UNDER COVER

4. DRAIN ENGINE COOLANT

(a) Loosen the radiator drain cock plug and drain the coolant.

NOTICE:
Do not remove the reserve tank cap, cylinder block drain cock plugs and radiator drain cock plug while the engine and radiator are
still hot. Pressurized, hot engine coolant and steam may be released and cause serious burns.

HINT
Collect the coolant in a container and dispose of it according to the regulations in your area.

(b) Remove the radiator cap sub-assembly from the radiator assembly.

(c) Loosen the 2 cylinder block drain cock plugs.

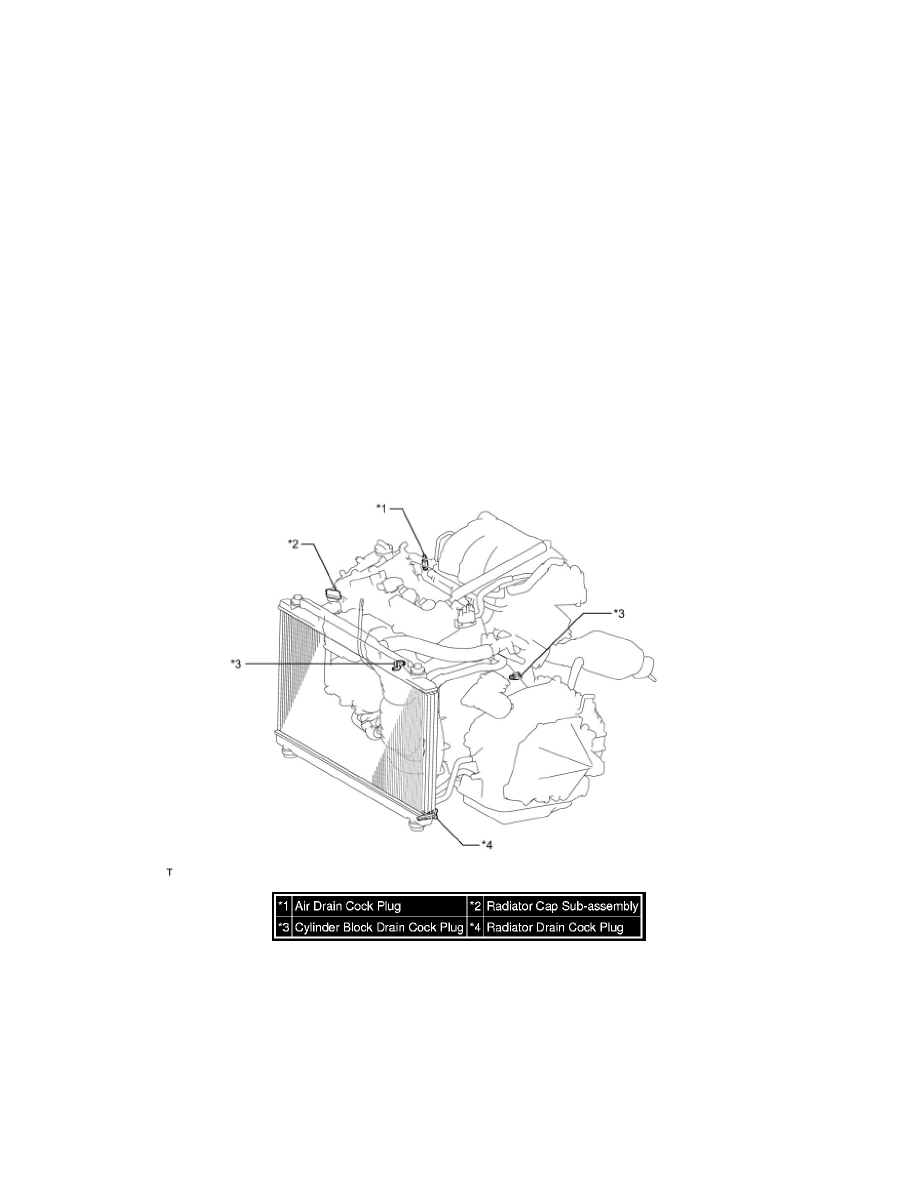

Text in Illustration

5. ADD ENGINE COOLANT

(a) Tighten the radiator drain cock plug by hand.

(b) Tighten the 2 cylinder block drain cock plugs.

Torque : 13 Nm (130 kgf-cm, 9 ft-lbf)

(c) Loosen the air drain cock plug on the water inlet housing.
