Wheel Fastener: Service and Repair
Front Axle Hub Bolt

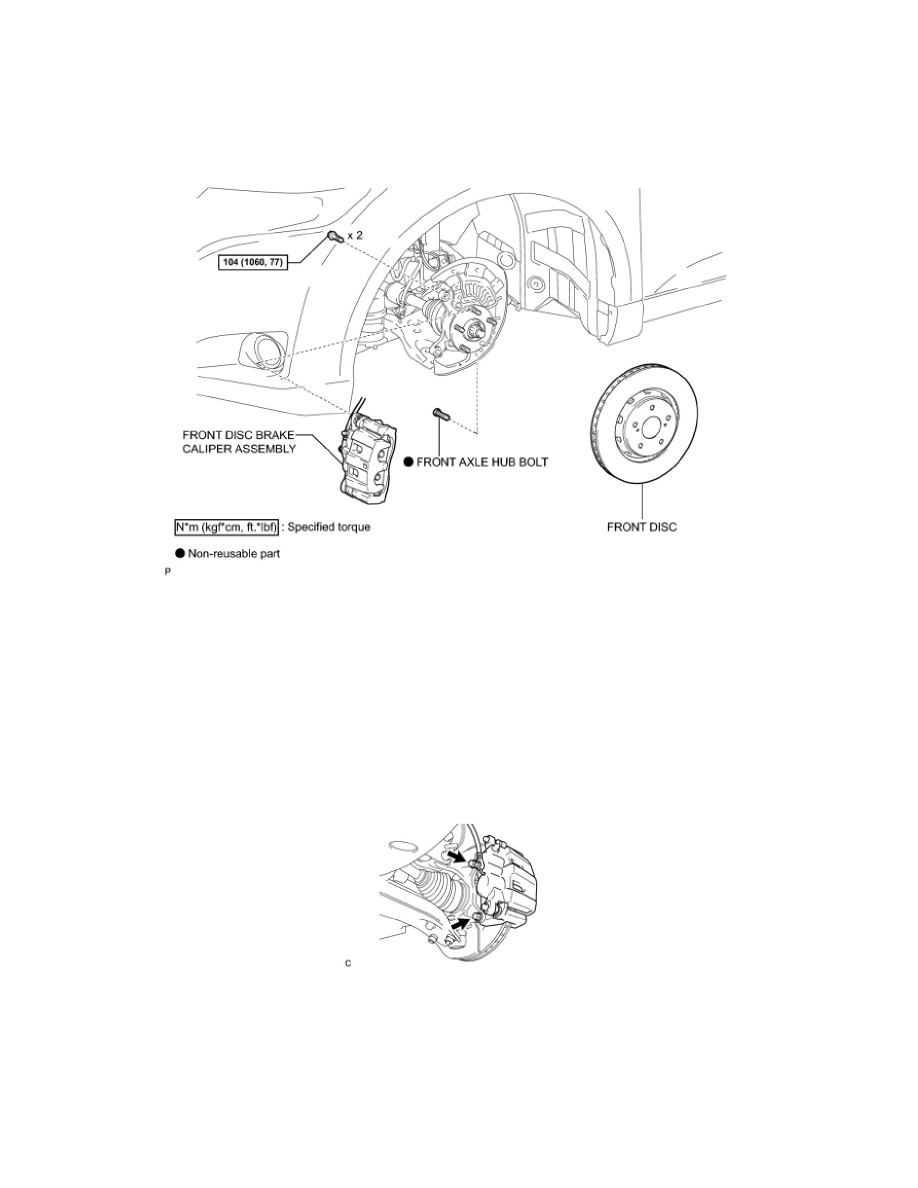

Components

AXLE AND DIFFERENTIAL: FRONT AXLE HUB BOLT: COMPONENTS

Replacement

AXLE AND DIFFERENTIAL: FRONT AXLE HUB BOLT: REPLACEMENT

HINT
*

Use the same procedure for the RH side and LH side.

*

The procedure listed below is for the LH side.

1. REMOVE FRONT WHEEL

2. SEPARATE FRONT DISC BRAKE CALIPER ASSEMBLY

(a) Remove the 2 bolts and separate the front disc brake caliper assembly.

NOTICE:
Use wire or an equivalent tool to keep the front disc brake caliper assembly from hanging down by the flexible hose.

3. REMOVE FRONT DISC   See: Brakes and Traction Control/Disc Brake System/Service and Repair/Front Brake/Removal

4. REMOVE FRONT AXLE HUB BOLT

(a) Position the front axle hub bolt to be removed as shown in the illustration.
