Grille: Service and Repair

Radiator Grill --> 02.98, Removing And Installing

Removing

-

Open hood.

-

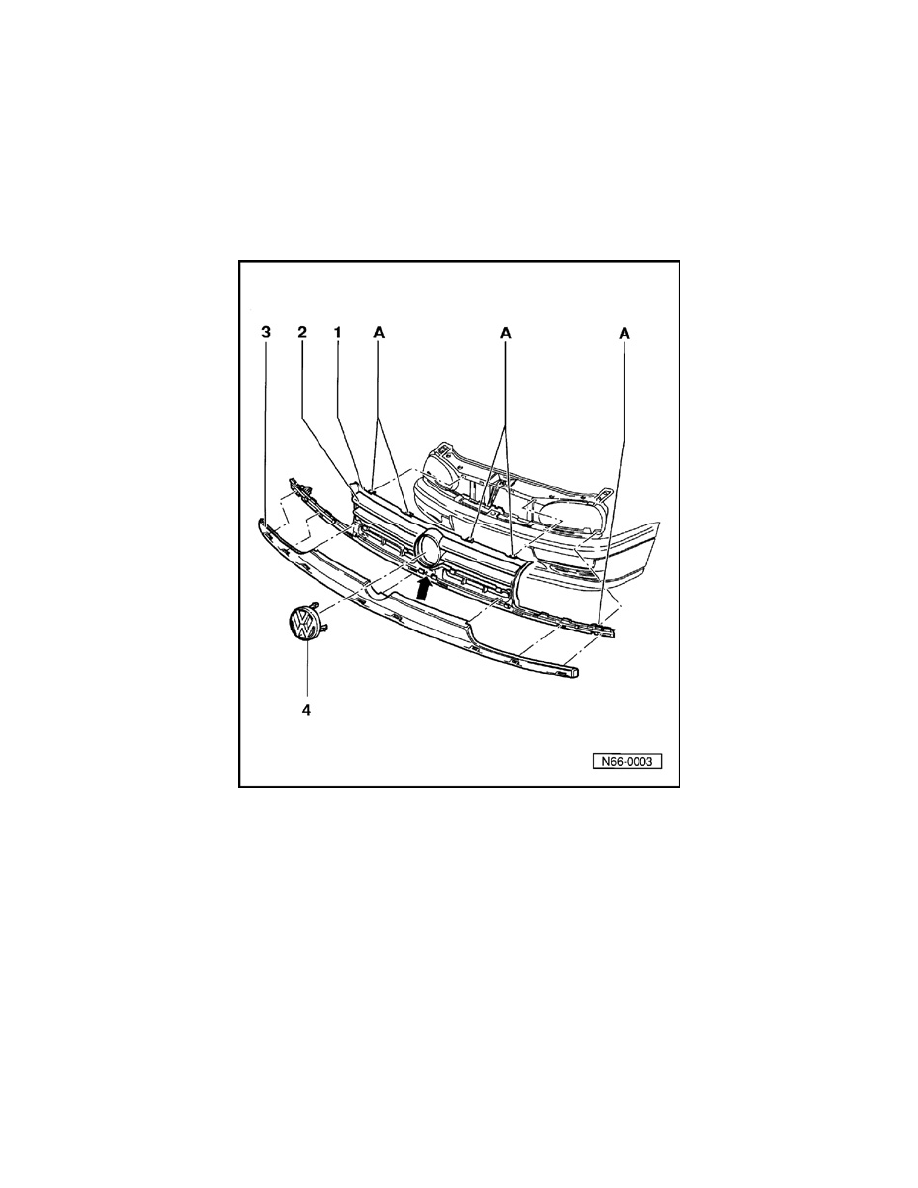

Using a small screwdriver, disengage upper and lower retaining tabs - A -.

-

Remove radiator grille - 1 - upward from lock carrier.

NOTE:  When installing, radiator grille - 1 - must be aligned according to center locating point - arrow -.

-

Unclip slat - 2 - and VW emblem - 4 -.

-

Unclip metal trim panel - 3 - from radiator grille.
