Volkswagen Workshop Service and Repair Manuals

Cruise Control Switch: Locations

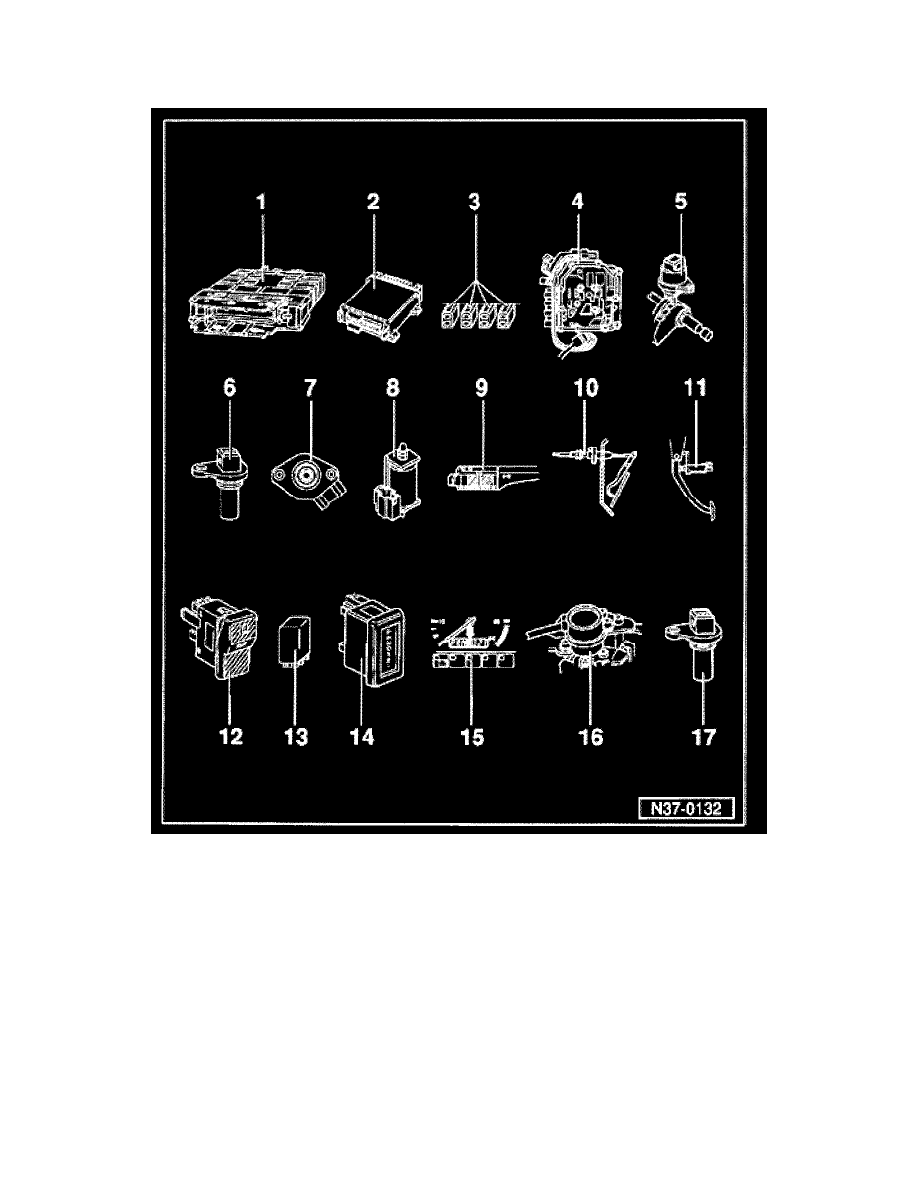

Electronic component locations

NOTE:  If Engine Control Module (ECM) -J257- or Transmission Control Module (TCM) -J217- are replaced, or if repairs are performed on the
Throttle Position (TP) Sensor -G69-, the system must be restored to the basic setting, Initiating basic setting.

1

-

Transmission - Control Module (TCM) -J217-
-

Location: Transmission Control Module (TCM) -J217- is located in right footwell on A pillar
-

Checked by On Board Diagnostic (OBD)

2

-

Engine Control Module (ECM) -J257-
-

Location: Depends on engine equipment

3

-

Data Link Connector (DLC)
-

Location: The Data Link Connectors (DLC) are located above the relay plate.

4

-

Valve body
-

The Solenoid Valves -N88-, -N89-, -N90-, -N91-, -N92-, -N93-, -N94- and the transmission temperature sensor -G93- are attached to the
valve body

-

Components are checked by OBD

5

-

Multi-Function Transmission Range (TR) Switch -F125-
-

Checked by OBD

6

-

Vehicle Speed Sensor (VSS) -G68-
