Timing Component Alignment Marks: Locations

Caution: Incorrect removal or installation of the timing belt can result in damage to internal engine components.

Timing Component Alignment Marks

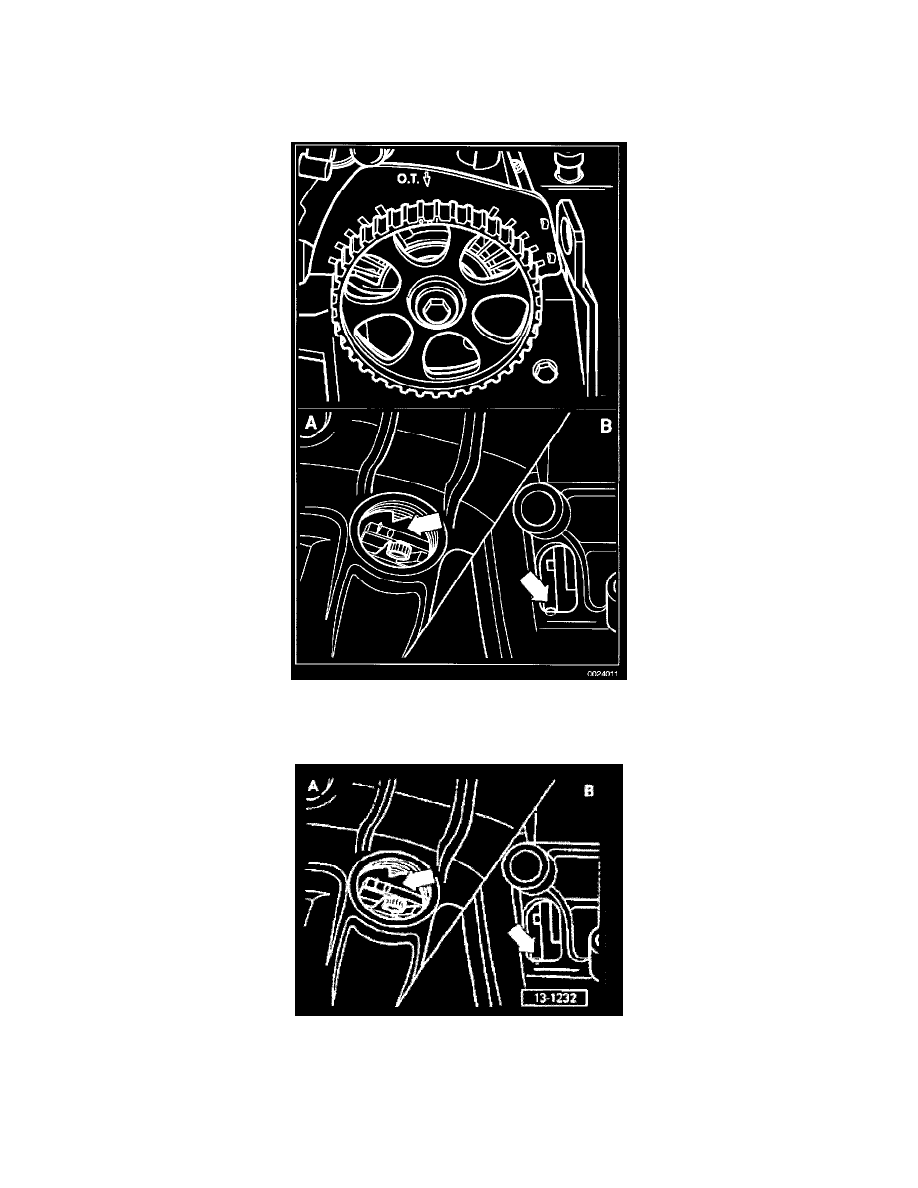

Camshaft Drive Belt Alignment Marks

Check that the "OT" mark on camshaft sprocket aligns with "OT" mark on rear cover.

Check that the crankshaft is at TDC.
