Drive Belt: Service and Repair

Ribbed belt, removing and installing

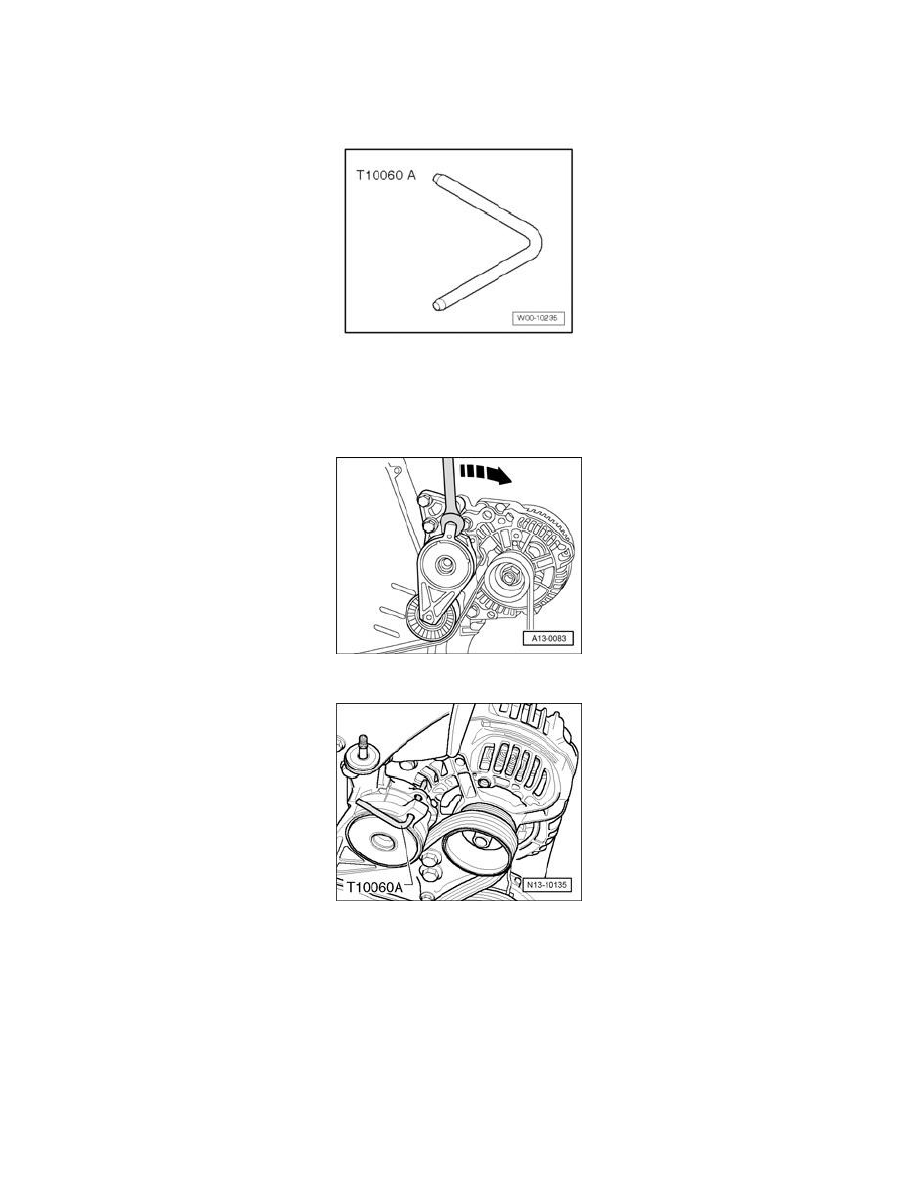

Special tools, testers and auxiliary items required

^

Locking Pin T10060A

Ribbed belt, removing

-

Remove noise insulation.

-

Mark direction of rotation of ribbed belt.

-

Move tensioning element in direction of - arrow - to release tension on ribbed belt.

-

Secure tensioning element using Locking Pin T10060A.

-

Remove ribbed belt.

Ribbed belt, installing

-

Installation is in reverse order of removal, note the following:

Note:
^

Note previously marked direction of belt rotation and be sure that it is seated correctly on pulley.

^

Lastly, install ribbed belt on A/C compressor.

After completing repairs always:
