Coolant Line/Hose: Diagrams

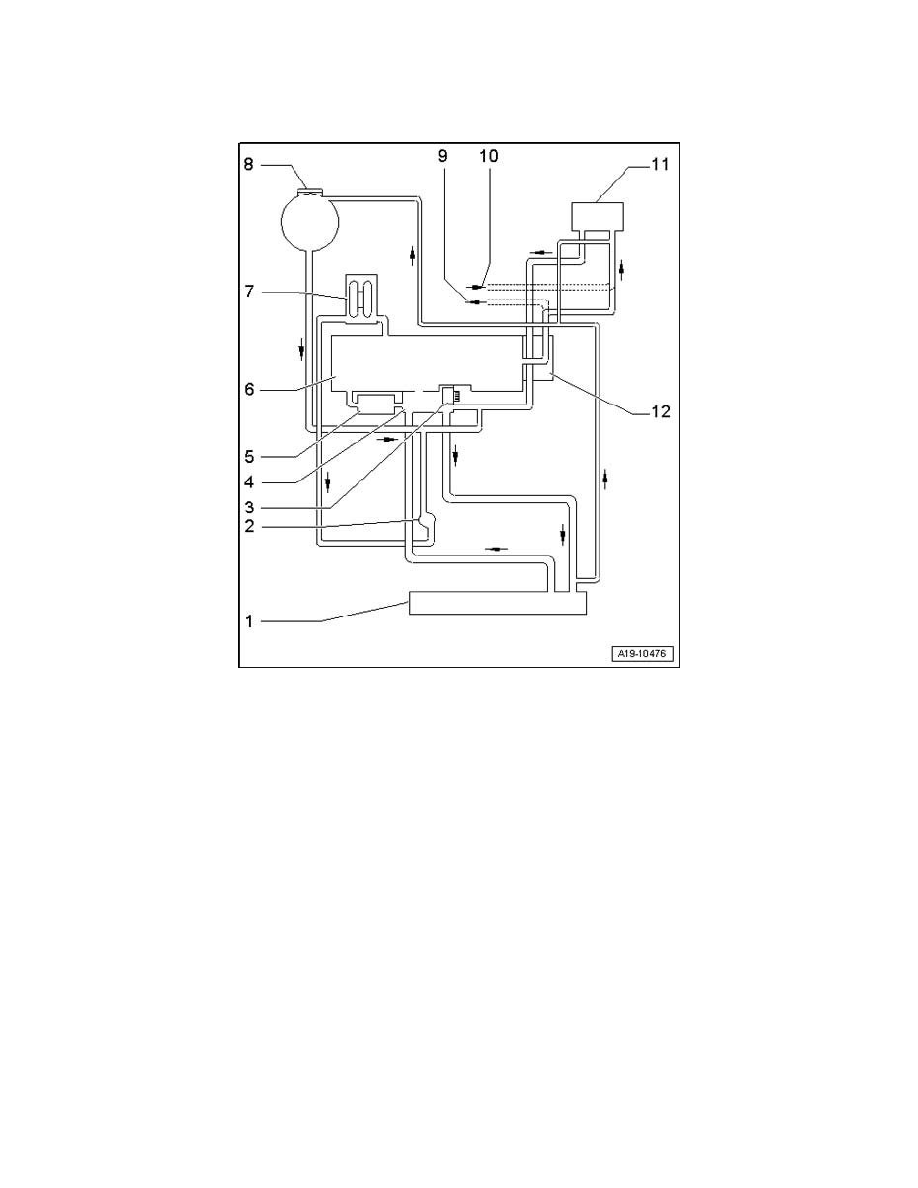

Coolant Hose Connection Diagram

With Manual Transmission

1 - Radiator
2 - After-run coolant pump V51
3 - Coolant pump
4 - Coolant thermostat
5 - Engine oil cooler
6 - Cylinder head and cylinder block
7 - Turbocharger
8 - Coolant reservoir
^

With cap

9 - To auxiliary heater
10 - From auxiliary heater
11 - Heater core
12 - Coolant connection

Vehicles with automatic transmission
