Flex Plate: Locations

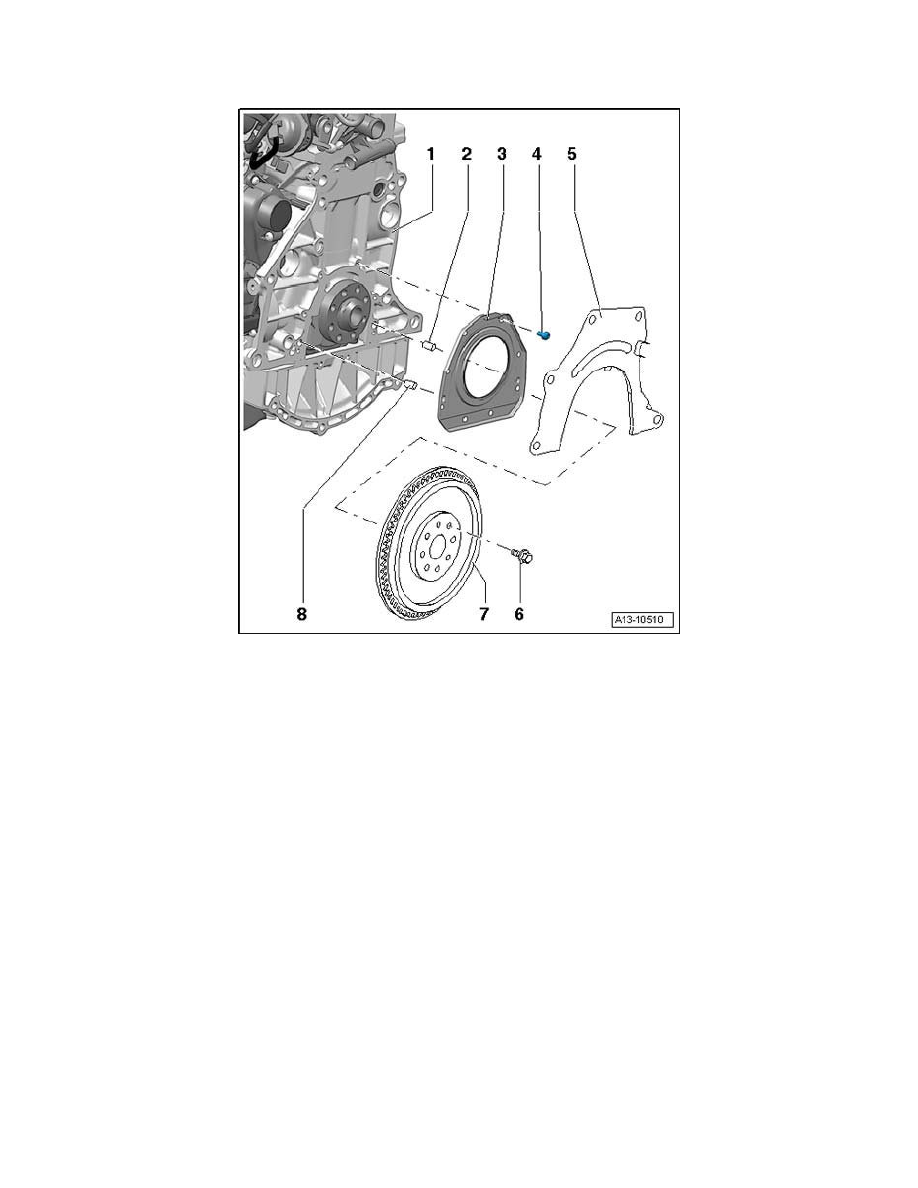

Sealing Flange and Dual Mass Flywheel/Drive Plate Assembly Overview

1 - Cylinder Block

2 - Fitting Pin

3 - Transmission Side Sealing Flange
^

With seal

^

Only replaced as complete unit

4 - Bolt

5 - Intermediate Plate
^

Must be located on dowel sleeves

^

Do not damage or bend when doing assembly work

6 - Bolt
^

For dual-mass flywheel/drive plate

^

60 Nm plus an additional 90° (1/4 turn)

^

Replace

7 - Dual-Mass Flywheel/Drive Plate
^

Only possible to install in one position - Bores are offset

8 - Fitting Pin
^

Not installed
