Drive Belt: Testing and Inspection

Ribbed Belt, Checking

NOTE:  Always replace ribbed belt if found to be faulty. This will avoid related break-downs or operating problems.

-

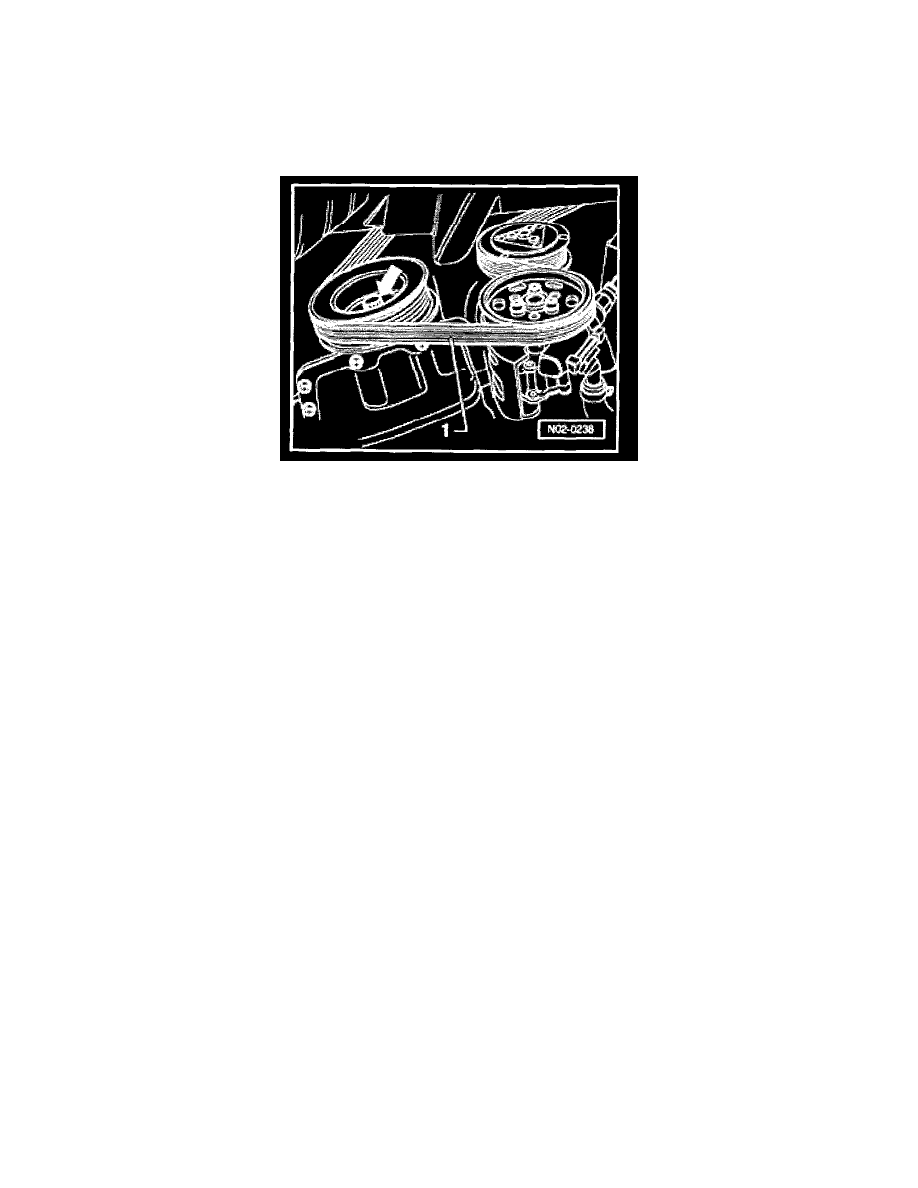

Lift vehicle and check condition of ribbed belt -1-.

-

Crank engine by hand at vibration dampener/pulley -arrow-. Check ribbed ribbed belt for:

-

Sub-surface cracks (cracks, core ruptures, cross sectional breaks)

-

Layer separation (top layer, cord strands)

-

Base break-up

-

Fraying of cord strands

-

Flank wear (material wear, frayed flanks, flank brittleness -glassy flanks- surface cracks)

-

Traces of oil and grease
