Valve Seat: Specifications

Valve Seat Reworking Dimensions

Special tools, testers and auxiliary items required

^

Depth gauge

^

Valve seat refacing tool

Procedure

Note:

^

When repairing engines with leaking valves, it is not sufficient to rework or replace valve seats and valves. It is also necessary to check the
valve guides for wear. This is particularly important on high mileage engines.

^

Only reface valve seats enough until a perfect contact pattern is obtained. The maximum permissible reworking dimension must be calculated
before work is carried out. If the reworking dimension is exceeded, the function of the hydraulic lifters can no longer be guaranteed and
therefore the cylinder head should be replaced.

-

Remove camshafts.

Maximum Permitted Refacing Dimension is Calculated as Follows

-

Insert valve and press firmly against seat.

Note:

^

If the valve is to be replaced as part of a repair, use a new valve for the calculation.

-

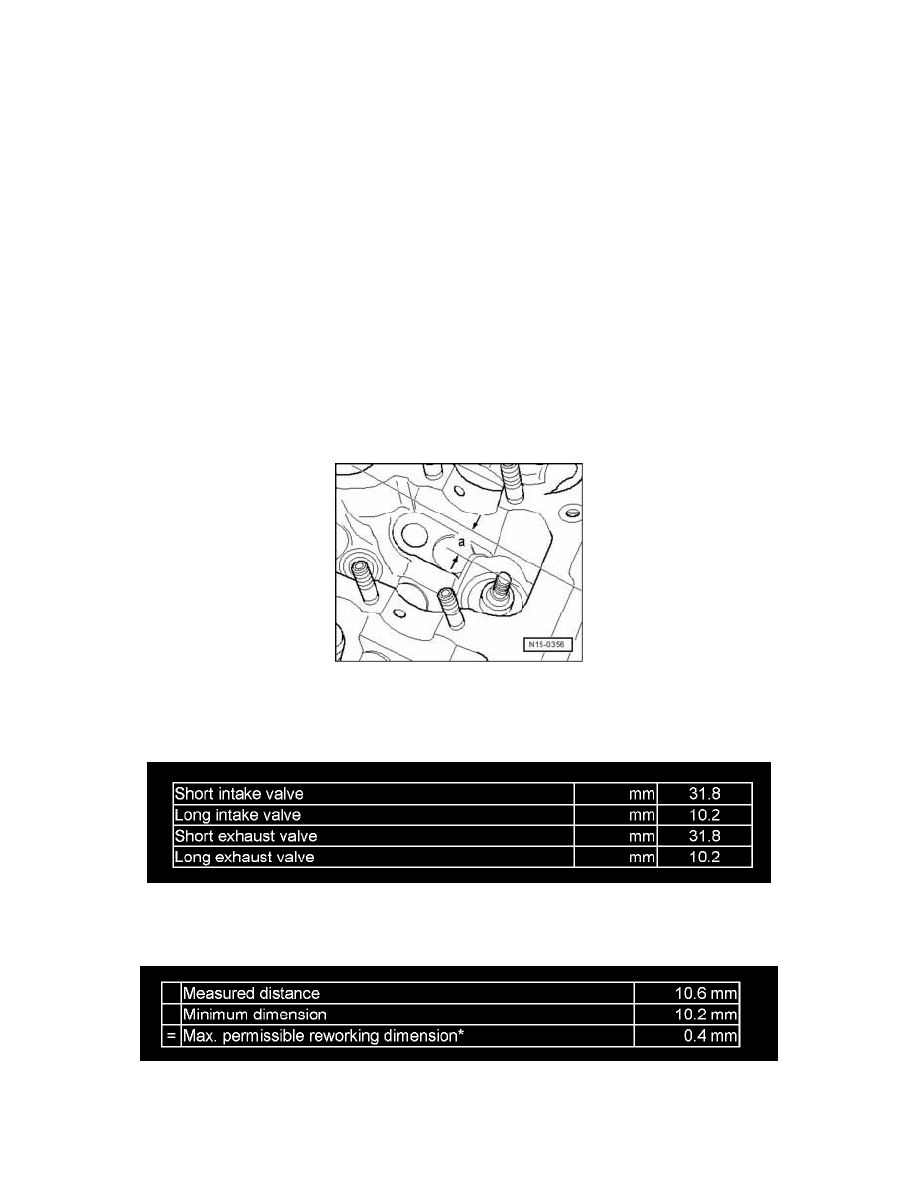

Measure distance - a - between end of valve stem and upper edge of cylinder head.

-

Calculate max. permissible reworking dimension from measured distance - a - and minimum dimension.

Minimum Dimensions

Measured distance - a - minus minimum dimension = max. permissible refaced dimension.

Example
