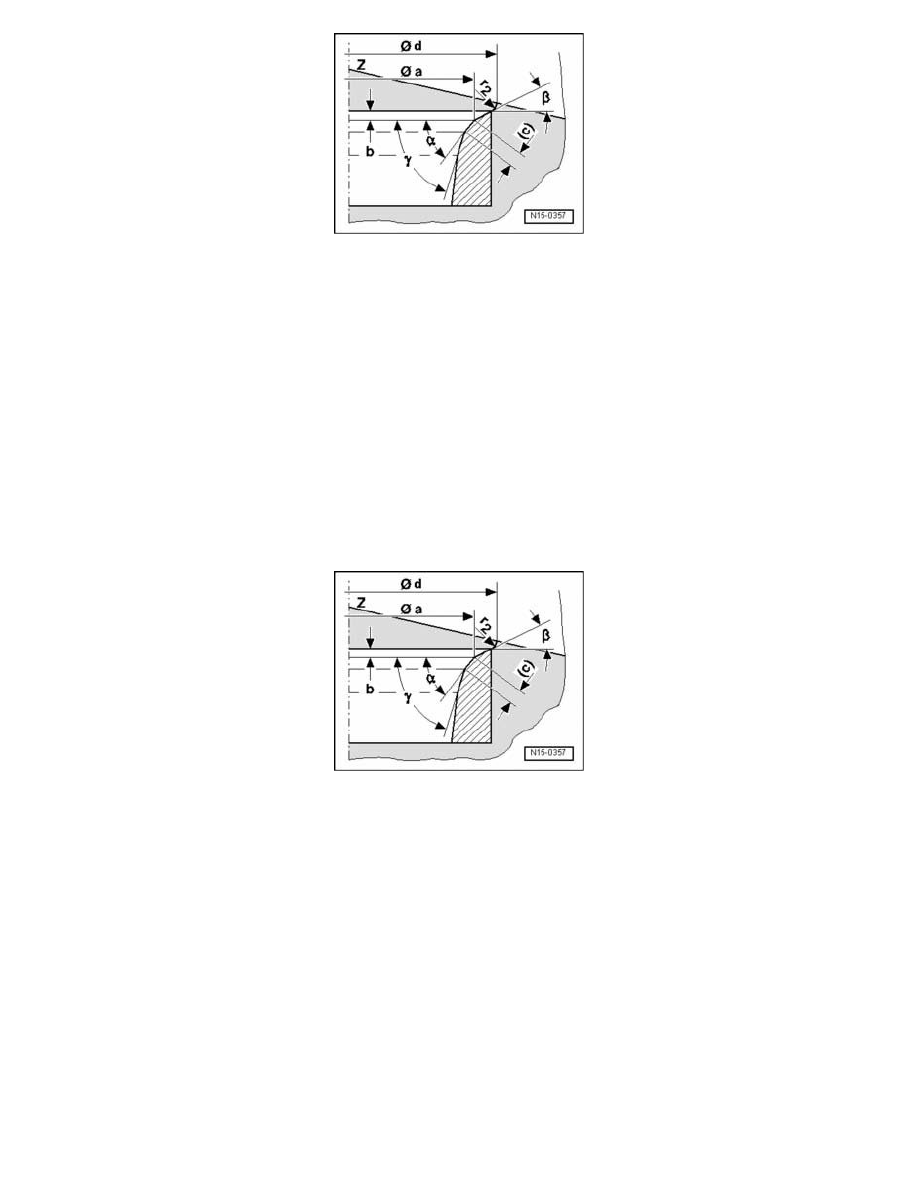

Reworking Intake Valve Seat

a - = Dia. 32.8 mm

b - = Max. permissible reworking dimension*

c - = 0.9 to 1.5 mm

d - = Max. dia. 38.0 mm

r2 - = Radius 2.0 mm

Z - = Cylinder head lower edge

a - 45° valve seat angle

B - 30° upper correction angle

y - 60° lower correction angle

Reworking Exhaust Valve Seat

a - = Dia. 29.8 mm

b - = Max. permissible reworking dimension*

c - = 1.2 to 1.7 mm

d - = Max. dia. 35.0 mm

r2 - = Radius 2.0 mm

Z - = Cylinder head lower edge

a - 45° valve seat angle

B - 30° upper correction angle

y - 60° lower correction angle
