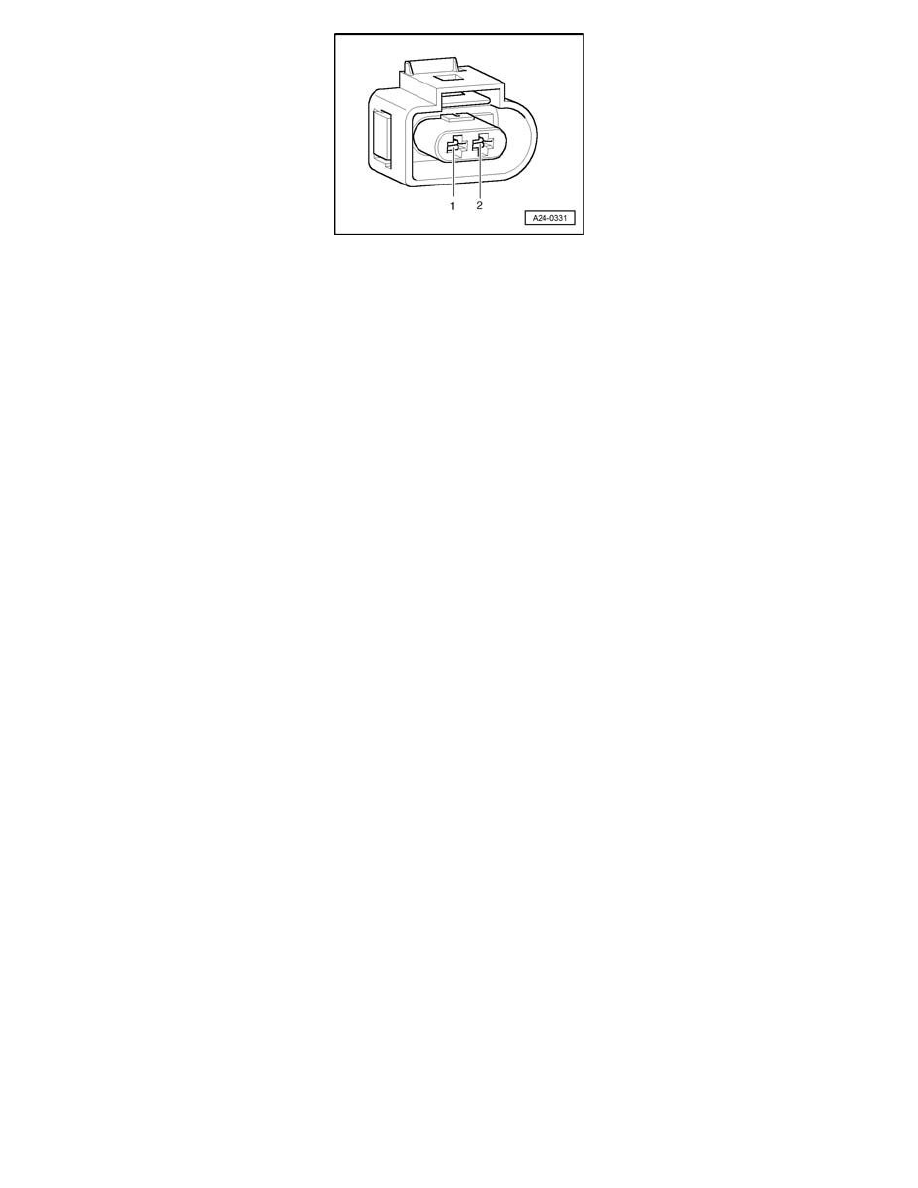

Using a Multimeter, check the Exhaust Flap Valve 1 N321 electrical harness connector terminal 1 to ground (GND) for voltage.

Specified value: battery voltage.

-

Switch the ignition off.

If the specified value was not obtained:

-

Check the wiring from the Exhaust Flap Valve 1 N321 electrical harness connector terminal 1 to the Power Supply Relay (terminal 30, B+) J317
terminal 87 for an open circuit or a short circuit to Ground (GND).

-

Check the electrical harness connector for damage, corrosion, loose or broken terminals.

-

If necessary, repair the wiring connection.

If no malfunctions are found in the wiring:

Checking wiring

If the specified value was not obtained:

If the manufacturers test box is being used. Perform the following step.

-

Install the test box.

If the manufacturers test box is not being used. Perform the following step.

-

Remove the Engine Control Module (ECM) J623.

-

Using a multimeter, check the Exhaust Flap Valve 1 N321 electrical harness connector terminal 2 to the Engine Control Module (ECM) J623
electrical harness connector T121 terminal 121 for resistance.

Exhaust Flap Valve

Engine Control Module (ECM) J623

1 N321 electrical harness

electrical harness connector T121

connector terminal

terminal or test box socket

2

121

Specified value: 1.5 ohms Max.

If the specification was not obtained:

-

Check the wiring for an open circuit, a short circuit to each other, Battery (+), or Ground (GND).

-

Check the electrical harness connector for damage, corrosion, loose or broken terminals.

-

If necessary, repair the faulty wiring connection.

If no malfunction is found in the wiring:

-

Erase the DTC memory.  See: Powertrain Management/Computers and Control Systems/Testing and Inspection/Scan Tool Testing and
Procedures/Diagnostic Mode 04 - Erase DTC Memory

-

Perform a road test to verify repair.

If the DTC does not return:

Repair complete, Generate readiness code.  See: Powertrain Management/Computers and Control Systems/Testing and Inspection/Monitors, Trips, Drive
Cycles and Readiness Codes

-

End diagnosis.

If the DTC returns and no malfunction is found in the wiring and the voltage supply was OK:
