Also pay attention to wiring harness, individual wiring connections may get damaged when pulling too forcefully on wiring harness.

-

Remove heating and A/C unit.

Installing:
Installation is carried out in the reverse order, when doing this note the following:

NOTE:  The assistance of a second technician is necessary to install the heating unit.

-

When inserting heating unit, have the second technician guide both coolant pipes to heater core through the seal (from engine
compartment)

-

When installing, make sure condensation water hose is seated correctly

-

Fill with coolant

-

Fill with R134a refrigerant and refrigerant oil

5

-

Bracket

6

-

Screws
-

8 Nm

7

-

Assembly carrier

8

-

Screws
-

9 ± 1.3 Nm

9

-

Right support

10

-

Screws
-

20 ± 3 Nm

11

-

Left support

12

-

Screws
-

9 ± 1.3 Nm

13

-

Bracket

14

-

Screws
-

9 ± 1.3 Nm

NOTE:  Only tighten the bolts - 8 - when installing the supports - 9 - and - 11 -.

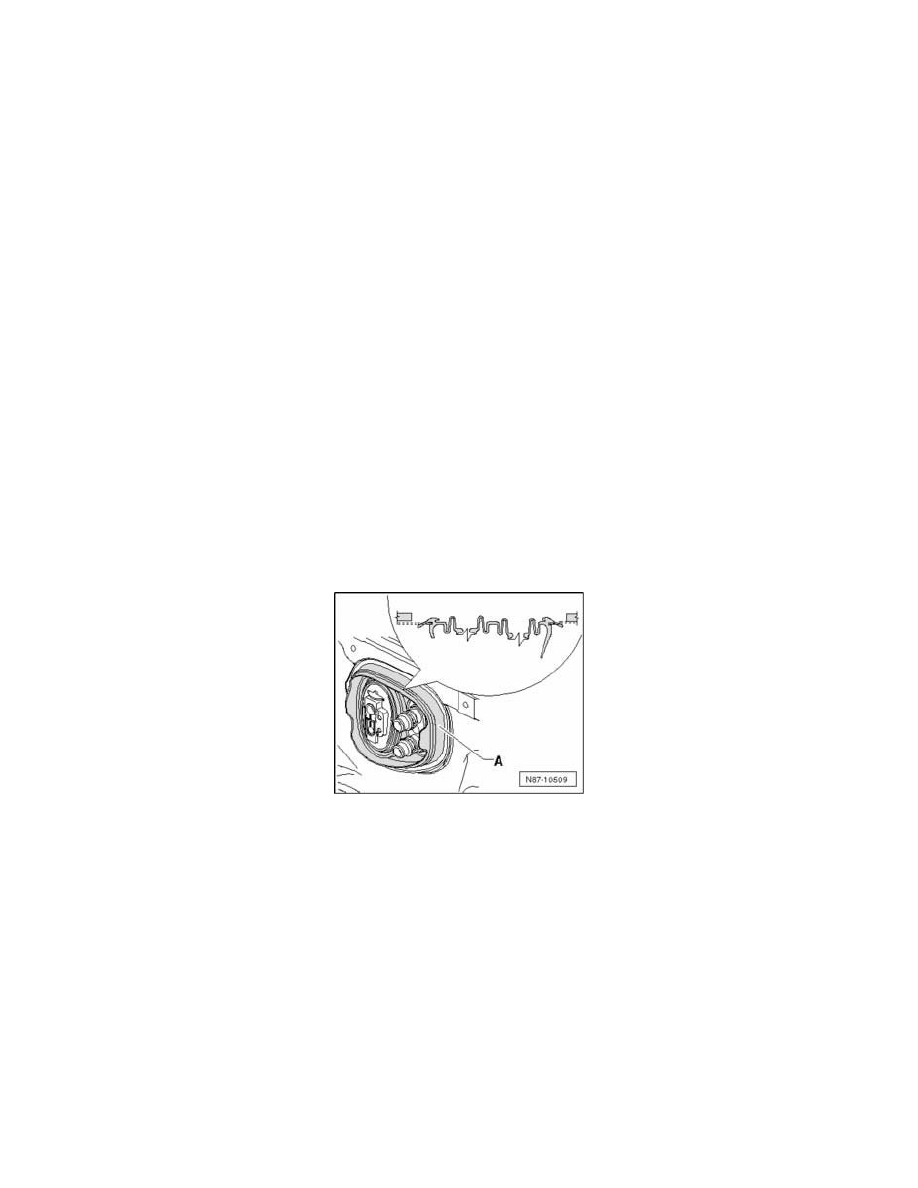

Seal for heating and A/C unit / engine compartment

NOTE:  Note installation position of seal - A - during assembly.
