Drive Belt: Diagrams

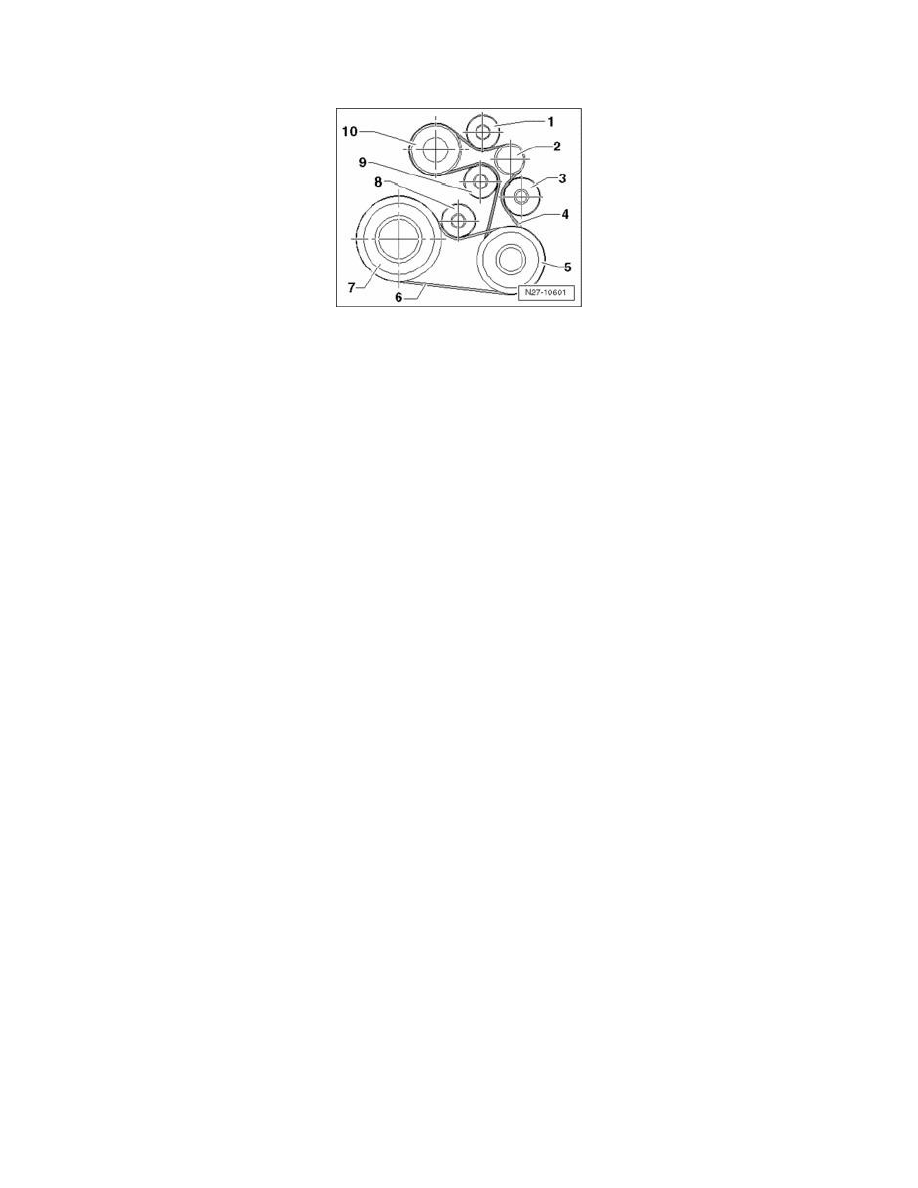

Ribbed Belt - 2.5L Engine, Routing

Vehicles with A/C:

1. Upper idler pulley
2. Belt pulley - generator
3. Lower idler pulley
4. Ribbed belt for generator and coolant pump
5. Belt pulley - A/C compressor
6. Ribbed belt for A/C compressor
7. Belt pulley - crankshaft
8. Lower tensioning roller for ribbed belt for A/C compressor
9. Upper tensioning roller for ribbed belt for generator and coolant pump

10. Belt pulley - coolant pump
