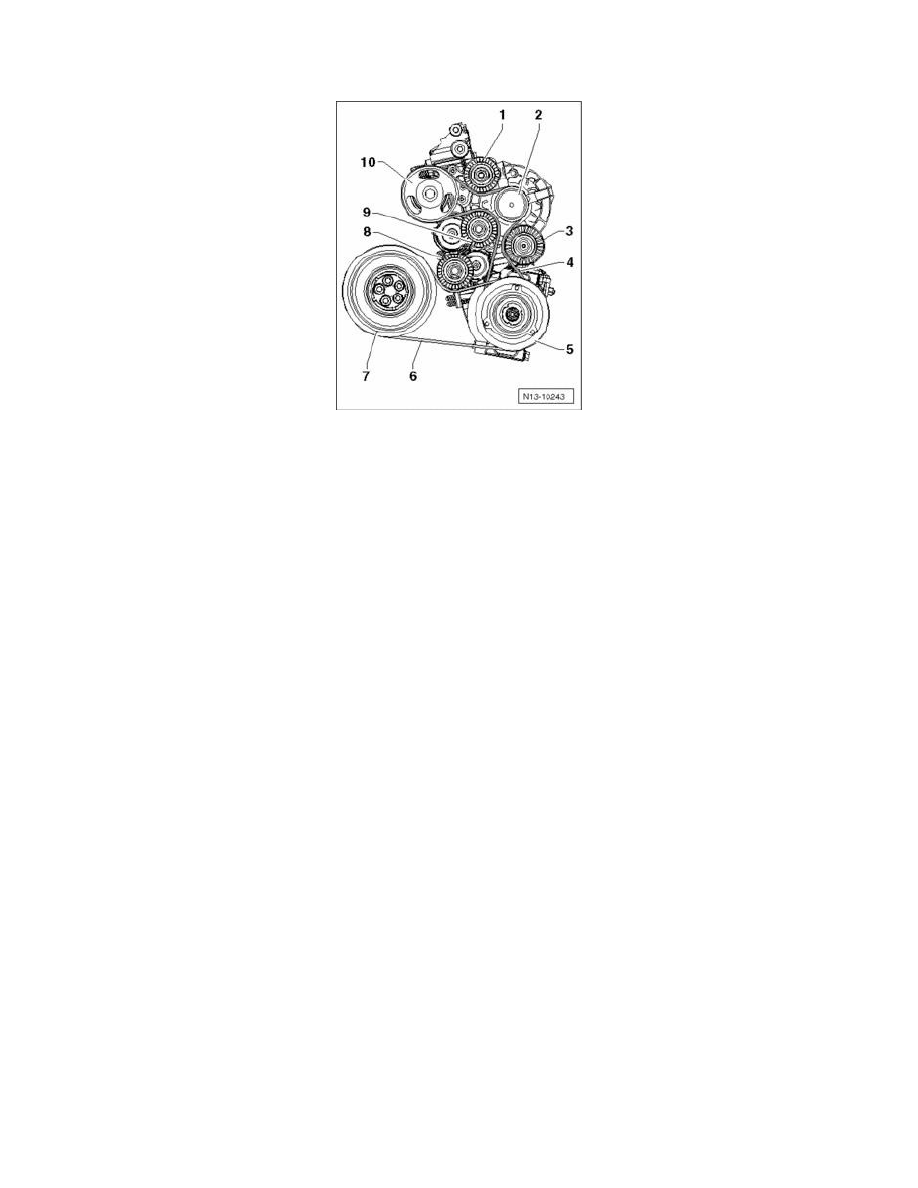

Drive Belt: Diagrams (page 4 of 4)

Ribbed belt, installing

Installation is in reverse order of removal, note the following:

-

Place ribbed belt for generator and coolant pump on to belt pulleys, then lastly on to idler pulley - 3 -.

-

Before tensioning ribbed belt for generator and coolant pump, rotate compressor belt pulley and check ribbed belt for correct seating in belt
pulley.

-

Before installing ribbed belt for A/C compressor, secure tensioning device using drift T10060A.

Note:
^

When installing ribbed belt, note direction of rotation of belt and be sure that it is seated correctly on pulley.

-

Start engine and check belt running.
