Flywheel: Service and Repair

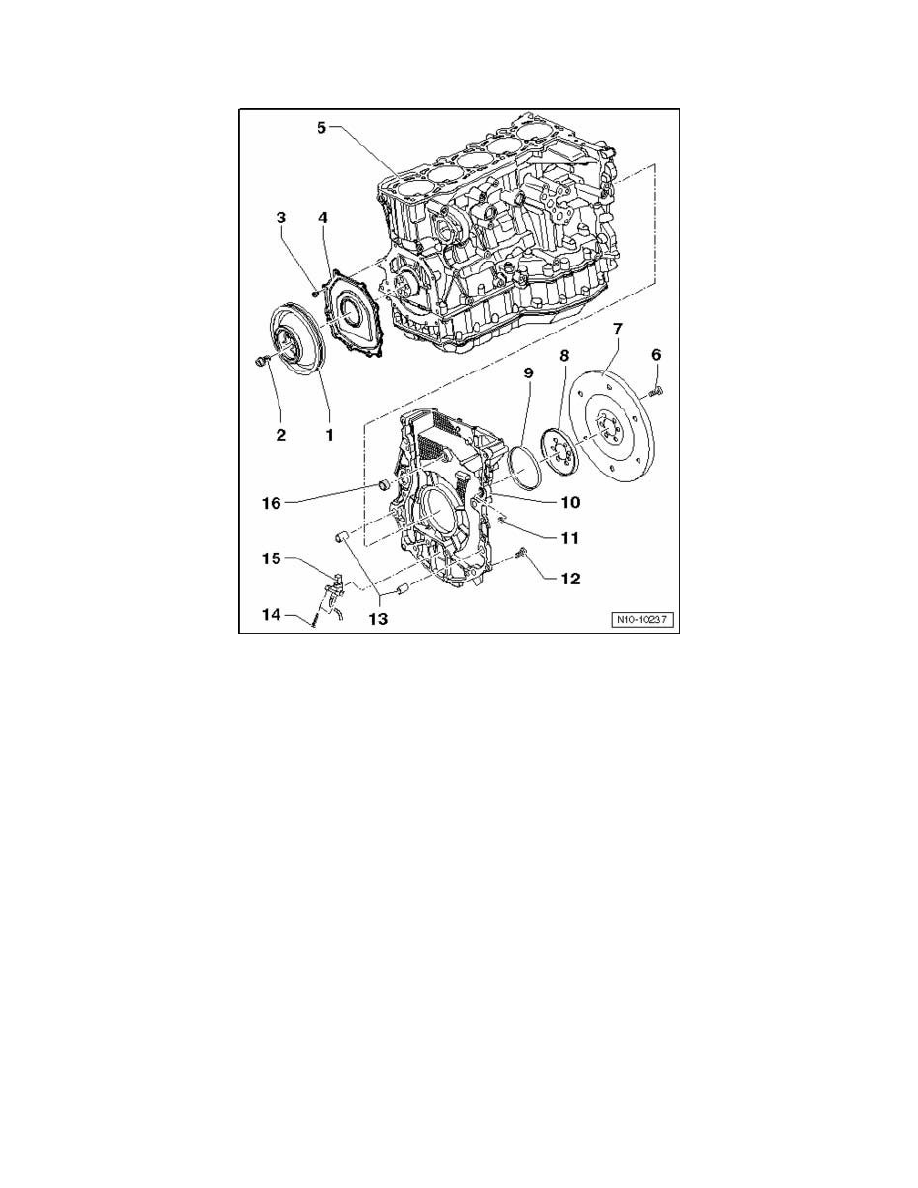

Sealing Flange and Flywheel/Drive Plate Assembly Overview

1 - Belt pulley/vibration damper
^

Multiple versions

2 - Screws
^

5 pieces

^

Replace

^

Only use strength category 10.9

^

50 Nm plus an additional 90° (1/4 turn)

3 - 10 Nm
4 - Sealing flange on belt pulley side
^

With integrated sealing ring

5 - Cylinder block
6 - 60 Nm plus an additional 90° (1/4 turn)
^

Replace

7 - Drive plate/flywheel
^

To remove, secure crankshaft using locking pin T40069.

^

Flywheel must not be pried out or timing housing cover will be damaged

8 - Sensor wheel
^

For Engine Speed (RPM) Sensor G28

^

With position holder

9 - Sealing ring, transmission side

10 - Control housing cover
11 - O-ring
12 - 25 Nm
