Housing Assembly HVAC: Service and Repair

Removing and installing climate control unit assembly

Special tools:
 115 8957 HOSE PLIERS See: Tools and Equipment/115 8957 Hose Pliers
 999 5385 KEY  See: Tools and Equipment/999 5385 Key
 999 5472 KEY 5/8"  See: Tools and Equipment/999 5472 Key 5/8"

Before starting work on the climate control system

Caution! Follow the safety instructions for work on air conditioning (A/C) systems. See Refrigerant, safety regulations See: Service
Precautions/Refrigerant, Safety Regulations.

Note! First read the instructions covering slow and fast leaks.

Note! Always plug pipes and connectors when working on the climate control system.

Removing climate control assembly

Work in the engine compartment

-

First read section  Before starting work on the climate control system

-

Disconnect the battery lead

-

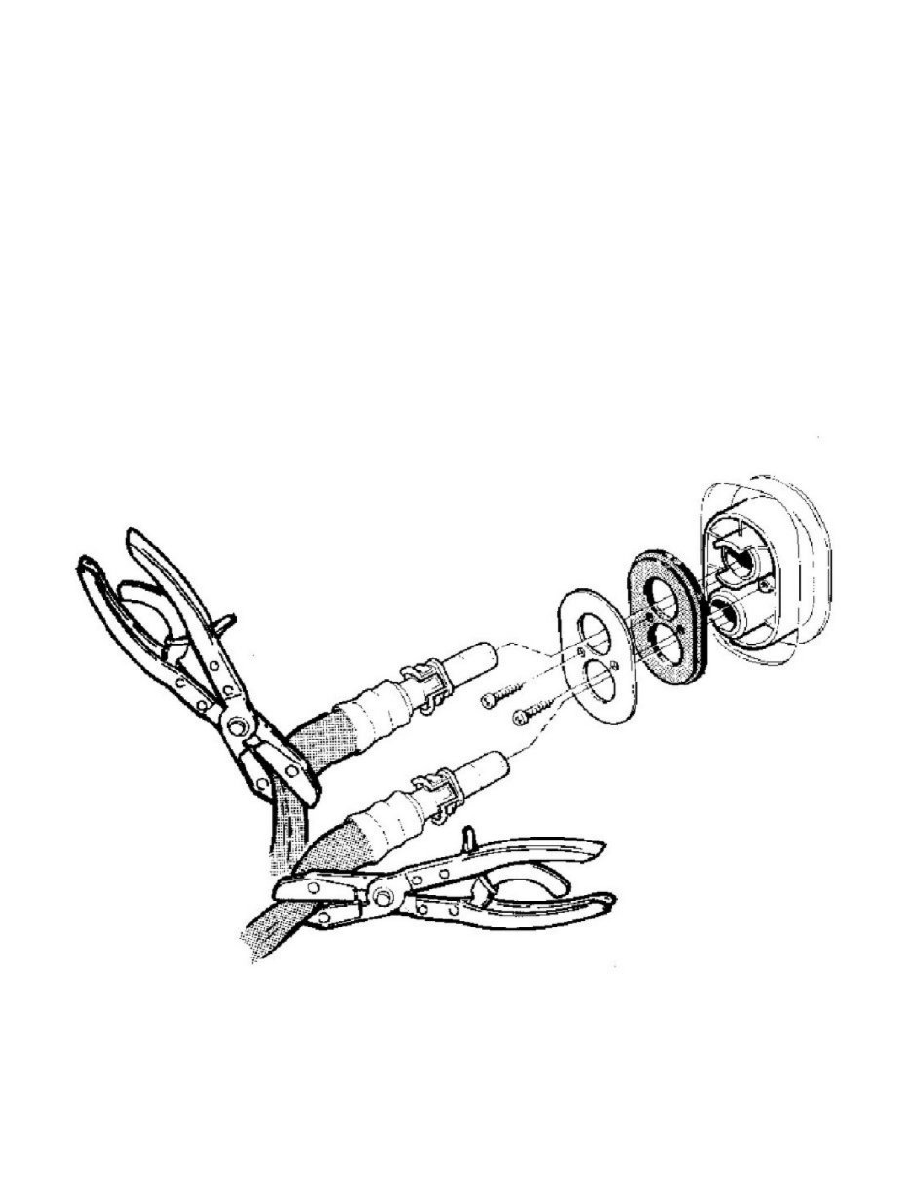

Clamp the hoses. Use lock grip pliers 115 8957 HOSE PLIERS See: Tools and Equipment/115 8957 Hose Pliers

-

Disconnect the heater hoses from the heat exchanger by pressing in the hose connector, pressing together the catch and pulling out the hose

-

Plug the pipes for the heat exchanger

-

Remove cover plate and rubber seal for lead-in.

-

Remove the windshield wiper. See Lighting, instrumentation and other electrical equipment

-

Remove the gutter. See Interior, exterior
