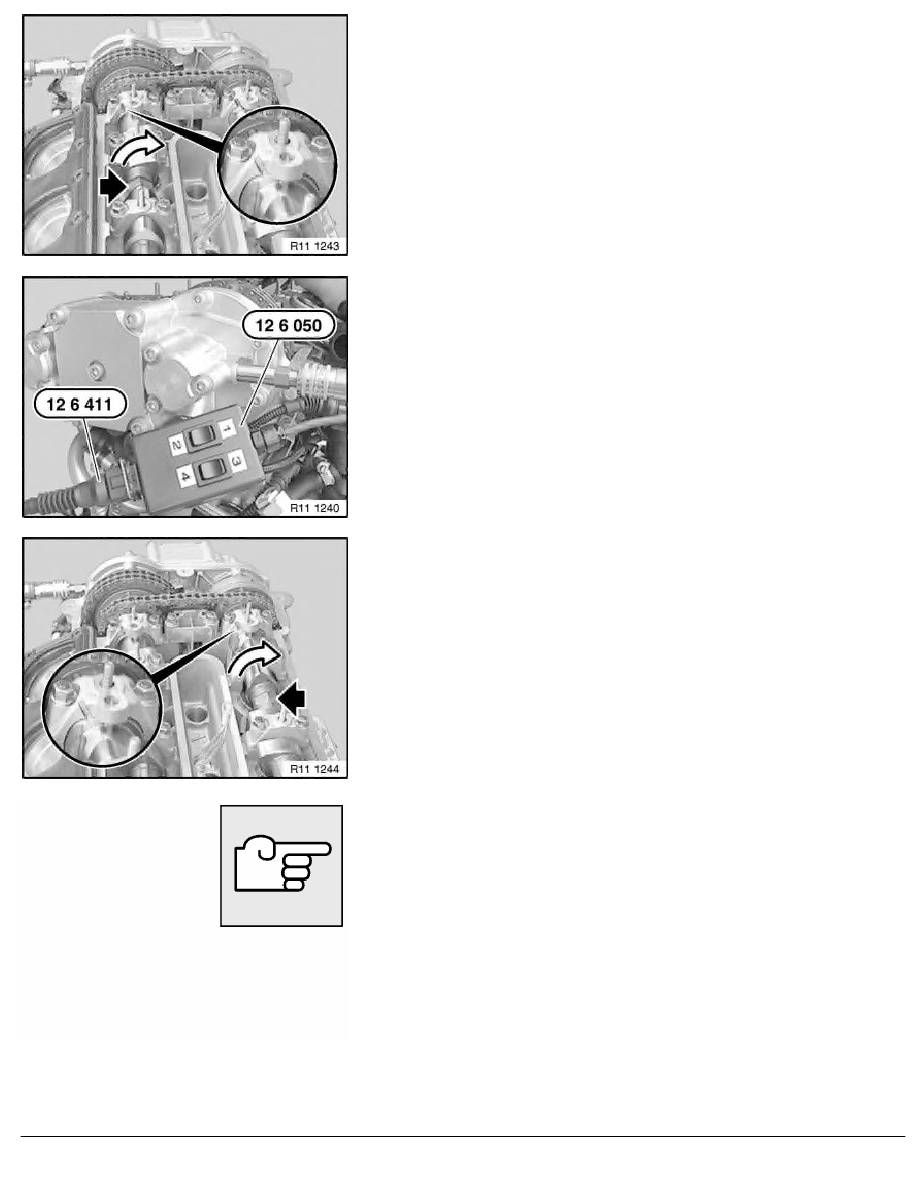

Press and hold down toggle switch button 1 on special tool
12 6 050 .

Simultaneously rotate inlet camshaft at hexagon against direction
of rotation up to stop.

Note:

The splines in the VANOS gear are now in contact; the inlet
camshaft cannot be rotated further.

Alternately press toggle switch buttons 3 and 4 several times on
special tool  12 6 050 .

Press and hold down toggle switch button 3 on special tool
12 6 050 .

Simultaneously rotate exhaust camshaft at hexagon against
direction of rotation up to stop.

Note:

The splines in the VANOS gear are now in contact; the
exhaust camshaft cannot be rotated further.

Remove special tool  11 2 300 . Rotate crankshaft in direction of
rotation a further revolution up to overlap TDC position.

RA  Removing and installing/replacing toothed shafts of VANOS gear on right (S62)
