10 Nm

8 -

Generator

9 -

Bolt

10 -

Bolt

11 -

A/C compressor

^

Do not remove or disconnect refrigerant lines

12 -

Bolt

^

25 Nm

13 -

Alignment bushing

^

For air conditioning compressor

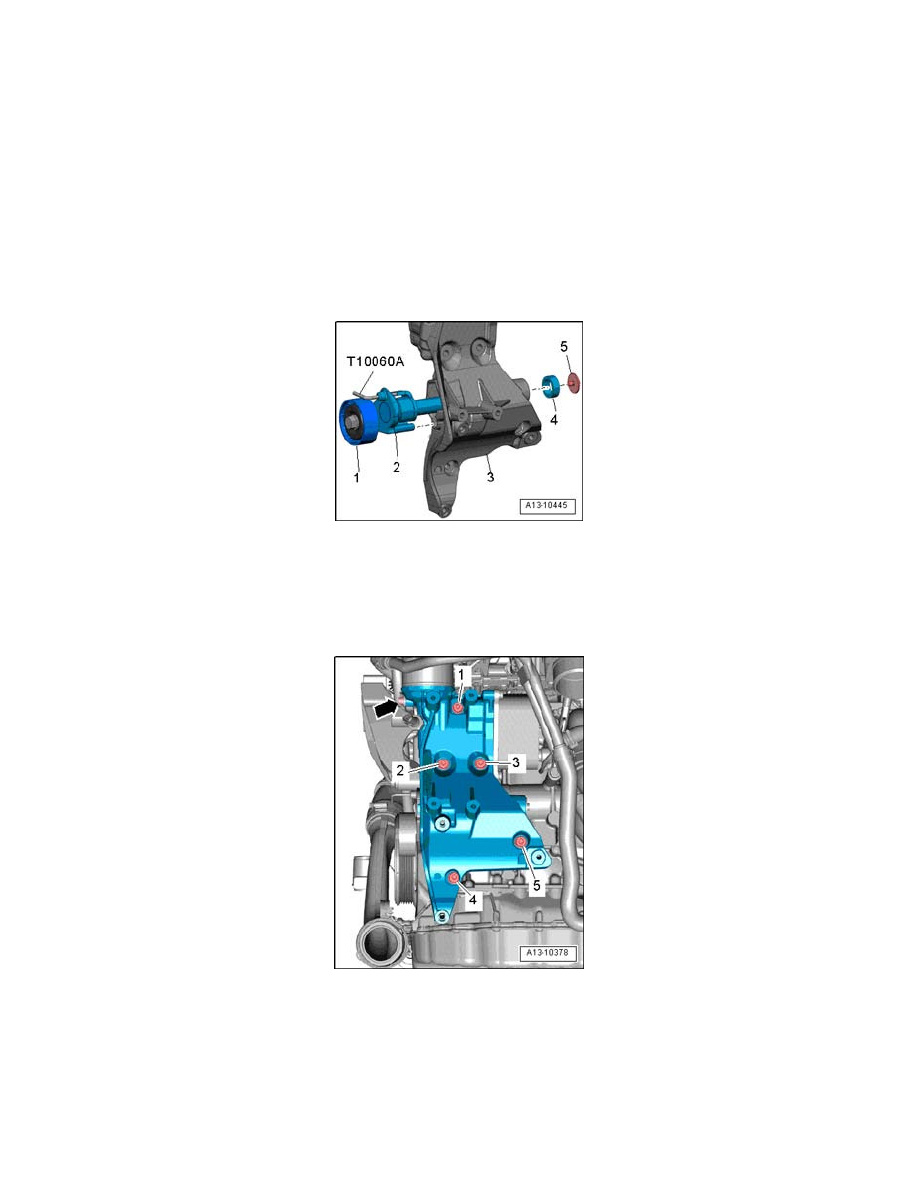

Tensioning Device for Ribbed Belt

1. Tensioning device for ribbed belt
2. Support
3. Accessory bracket
4. Centering sleeve
5. Bolt

Accessory Bracket Tightening Sequence

 -

Mount the accessory bracket and then install the bolt - 4.

 -

Tighten bolts -1 to 5- in 3 stages in sequence as follows:

Tighten bolts by hand. Tighten the bolts to 20 Nm. Tighten an additional 90 degree ( 1/4 turn).
