Coolant Line/Hose: Locations

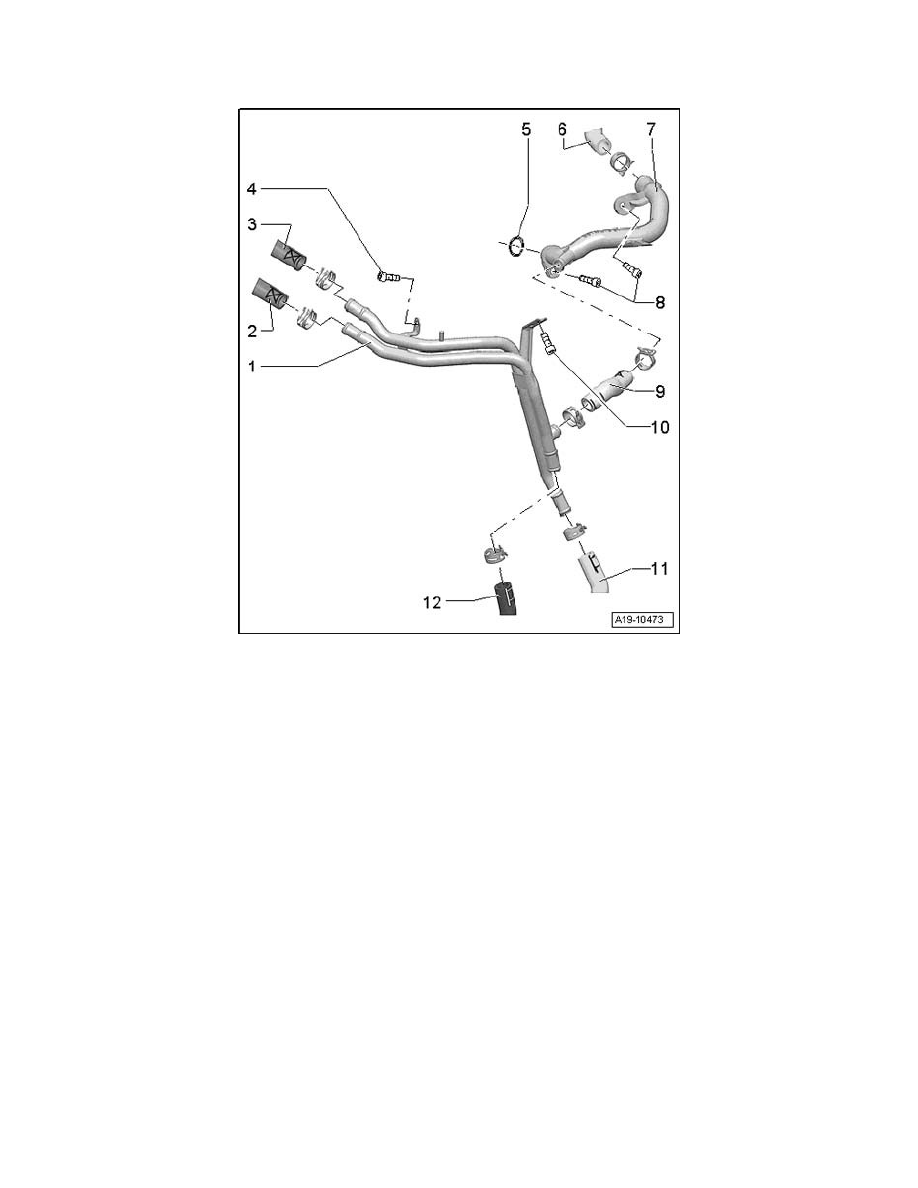

Coolant Pipes Assembly Overview

1 -

Front coolant pipes

2 -

Coolant hose

^

From turbocharger

3  -

Coolant hose

^

To the coolant reservoir

4 -

Bolt

^

5 Nm

5 -

O-ring

^

Replace

6 -

Coolant hose

^

To heater core

7 -

Small coolant pipe

8 -

Bolts

^

9 Nm

9 -

Coolant hose

10 -

Bolt

^

5 Nm

11 -

Coolant hose

^

From after-run coolant pump V51
