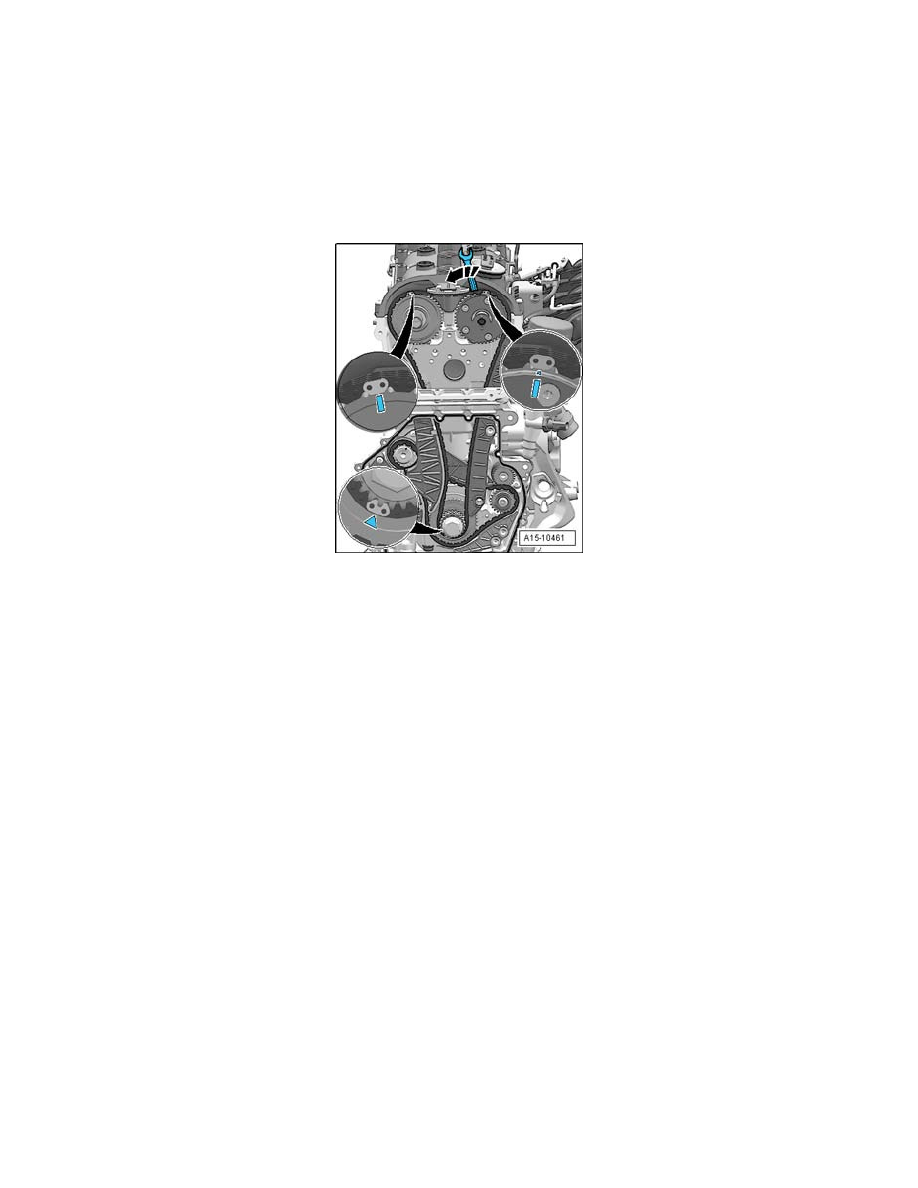

Timing Component Alignment Marks: Locations

CAUTION! INCORRECT REMOVAL OR INSTALLATION OF THE TIMING CHAIN CAN RESULT IN DAMAGE TO INTERNAL
ENGINE COMPONENTS.

For complete Timing Chain Removal and Installation information refer to "Engine : Timing Components : Timing Chain : Service and Repair"
See: Engine, Cooling and Exhaust/Engine/Timing Components/Timing Chain/Service and Repair

Note:
^

The following must be performed in one sequence; 2 technicians are necessary.

^

The painted links of the timing chain must be positioned on the markings on the chain sprockets.

^

Hold the wrench until the tensioning rail is installed.
