Differential: Overhaul
Adjusting the Differential

Adjusting the Differential

Special tools, testers and auxiliary items required

‹› Magnetic Plate (VW 385/17)

‹› Dial Gauge Holder (VW 387)

‹› Pressure Plate (VW 402)

‹› Punch (VW 408 A)

‹› Thrust Piece (3005)

‹› Tube (3259)

‹› Tube for Wheel Bearing (3345)

‹› - 1 - Internal Puller 46 to 58 mm ( Kukko 21/7)

‹› - 4 - Counter-Support (Kukko 22/2 )

It is necessary to readjust the differential when the following components are replaced:

‹› Transmission housing

‹› Clutch housing

‹› Differential housing

‹› Differential tapered roller bearing

List of adjustments. Refer to => [ Adjustment Overview ] See: Adjustment Overview.

Adjusting

-

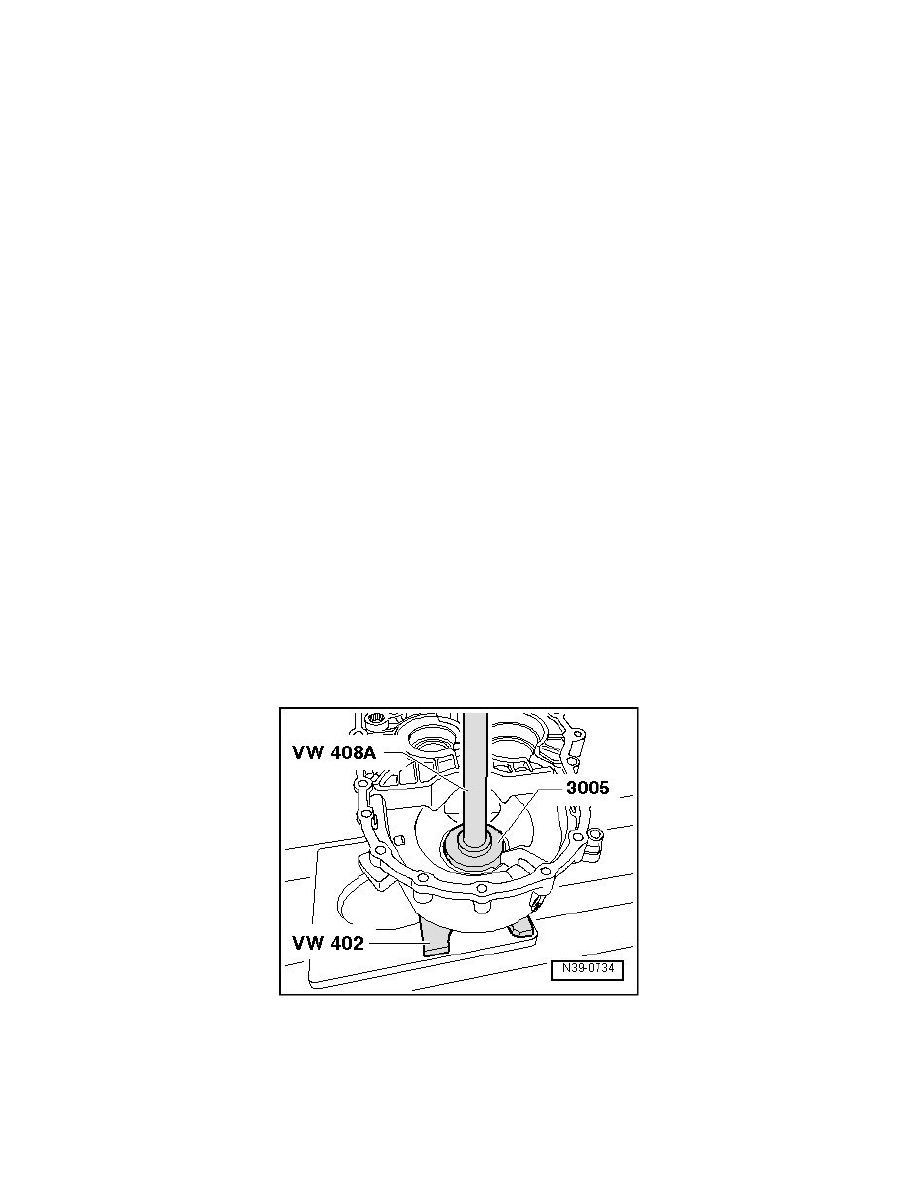

Press the outer race of tapered roller bearing with shim (0.65 mm thick) into the clutch housing.

‹› Shim installation position: the shoulder on inner diameter points toward sealing ring

‹› Inner and outer race of tapered roller bearing are paired. Do not interchange.

-

Press outer race of tapered roller bearing into transmission housing without shim.
